扩散模型：从加噪直觉到 Stable Diffusion、DiT 与 Flow Matching
Laceprndpm
  2026-10-06   2026-10-20

理解扩散模型，重点是分清模型预测什么、采样器怎样使用预测，以及潜空间和网络结构如何影响计算成本。本文沿 DDPM、DDIM、Stable Diffusion、DiT 与 Flow Matching 展开，保留关键公式和模型结构，用直觉解释设计目的。

扩散模型：从加噪直觉到现代生成模型

在扩散模型广泛用于图像生成之前，GAN（生成对抗网络）已经是一条重要路线：生成器从随机噪声出发，一次前向计算就生成图片；判别器则学习区分真实图片和生成图片，推动生成器改进。但这种对抗训练不容易保持平衡：判别器可能很快抓住生成图片的破绽，强到让生成器难以获得有效的改进信号；生成器也可能找到少数能骗过判别器的结果，即使输入不同噪声，仍反复生成相似图片，无法覆盖数据的多样性，这称为“模式坍塌”。

扩散模型把从噪声生成图像的任务拆成许多小步。阅读时可以沿着三件事走：训练时怎样构造监督，网络输出代表什么，推理时怎样用这个输出更新图像。

代码仅用于表达模型结构和采样算法，省略导入、数据准备和运行脚本。张量采用 PyTorch 约定，图像形状写为 [B,C,H,W]。

1．扩散概率模型：先把生成问题拆成小步

2015 年，Sohl-Dickstein 等人提出了一种生成模型：先把数据逐步扰动成容易采样的简单分布，再学习这个过程的反向转移。原论文

给手写数字加少量噪声，笔画仍然可辨认，相邻两步之间只发生很小的变化。直接描述所有数字的分布很困难，但可以学习这些小变化，再将许多次反向变化组合成生成过程。

1.1 从加噪到图像生成

以 MNIST 为例，持续加噪会让不同数字的笔画逐渐消失，最后都接近高斯噪声。生成时从一份新噪声开始，模型逐步形成图像结构。学习的目标是让生成结果符合数字图像的分布，并不需要为这份新噪声找回一张唯一的原图。

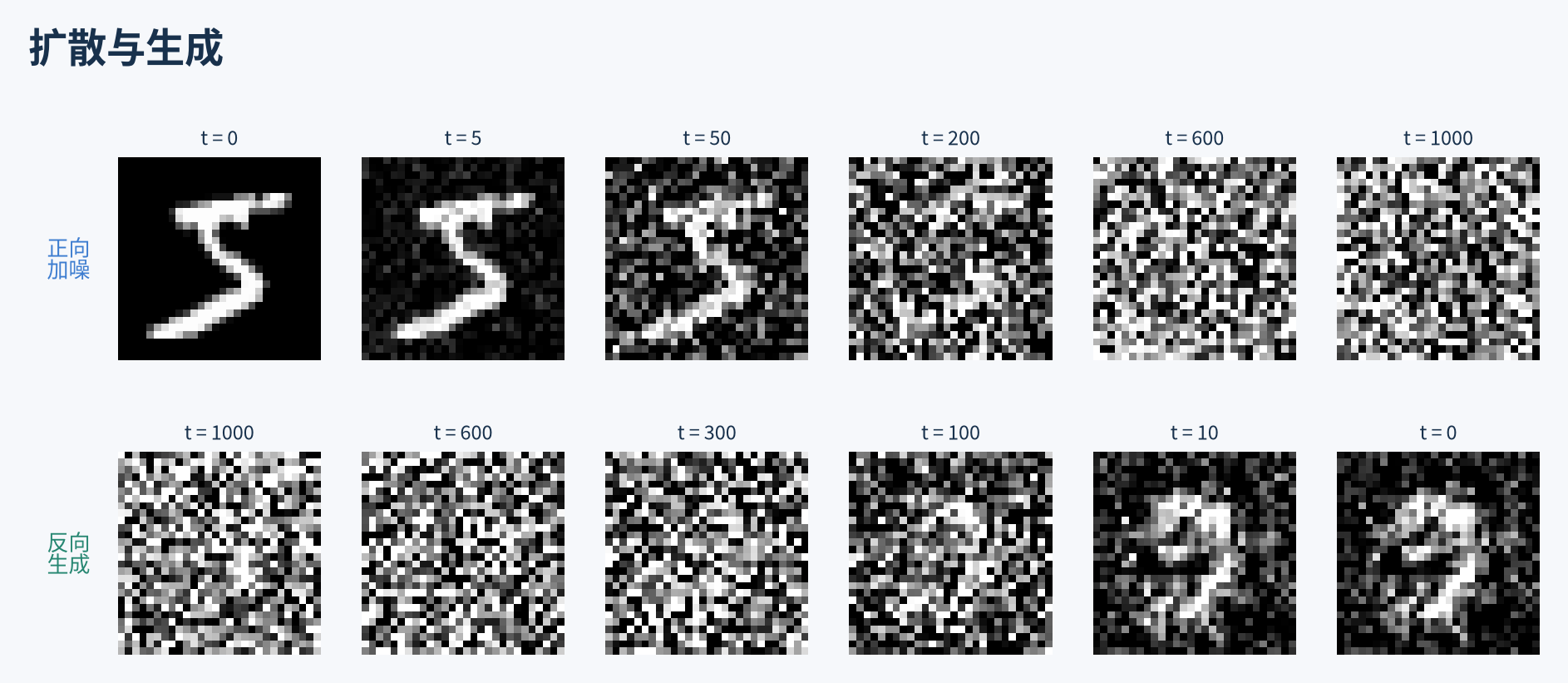

正向扰动与反向生成

上排是一张图片的加噪过程；下排是模型从另一份噪声开始生成的轨迹。每一步都根据当前状态和时间做预测，然后由采样器计算下一步状态。

1.2 为什么加噪时还要削弱原图？

如果只是不断往原图上叠加独立高斯噪声，得到的分布仍以原图为中心，方差却不断增大。我们希望不同图片最终都接近同一种容易采样的分布，因此每次加噪还会削弱已有信号：

是原图， 是第 步的状态； 控制本步加入多少噪声。 表示各维独立、均值为 0、方差为 1 的标准高斯噪声。

平方根来自一个简单事实：把随机量乘以一个系数，方差会乘以这个系数的平方。 上面的两个系数让旧信号逐渐衰减，同时控制噪声尺度；如果输入已经是标准高斯噪声，输出仍是标准高斯噪声。

多次加噪还可以合并成一次计算：

记 ， 是前 步所有 的乘积，控制累计的信号保留量。当它接近 0 时，原图信号消失，噪声方差接近 1，结果便接近标准高斯分布。

这让训练很方便：可以直接抽一个时间点，为原图构造对应的带噪输入，无需先执行前面所有加噪步骤。“合并”指得到相同的条件分布，不要求两种计算产生同一份噪声。

推理步数则由反向采样方法决定。正向过程能直接计算任意时间点，并不意味着反向生成可以随意删掉步骤；DDIM 等方法会根据实际选取的时间点重新计算更新。

1.3 模型从哪里获得“往回走”的监督？

训练时既知道原图，也知道加噪规则，因此可以计算：给定原图和当前带噪状态，前一步状态应当服从怎样的分布。模型只接收带噪状态和时间，学习预测这个反向变化。

原始概率框架用 KL 散度等项比较目标分布与模型分布。这里把 KL 理解为衡量两个概率分布差异的量即可：相同时为零，差异越小越好。对于固定方差的高斯分布，训练均值可以化成平方误差回归。

推理时没有原图提供答案，只能反复使用学到的网络。下一章的 DDPM 把监督进一步组织成“预测加入的噪声”，使训练目标更直接。

2．DDPM：让网络预测噪声

2020 年，Ho 等人提出 DDPM，沿用逐步加噪与反向生成的框架，通过噪声预测参数化和简化训练目标改善图像生成。DDPM

2.1 输入、输出和训练目标

一次训练只需要三个动作：取原图 ，随机选时间 并加入噪声 ，让网络根据 预测这份噪声。噪声是刚刚采样的已知量，所以可以直接监督：

表示网络参数； 表示对不同图片、时间和噪声取平均。网络输出与输入图像同形状，每个位置输出一个噪声估计。训练一次只需处理抽中的时间点，不必对整条生成链反向传播。

预测噪声和预测反向均值可以相互换算。但 DDPM 使用的简单噪声 MSE 还省去了原变分目标里随时间变化的权重，因此也改变了不同噪声程度对训练的相对影响。

2.2 时间条件 U-Net

下面的小型 U-Net 用来展示结构，输入和输出都是 [B,1,28,28]。时间编码告诉网络当前有多嘈杂；下采样提取更大范围的特征，跳跃连接把高分辨率信息交给上采样路径。

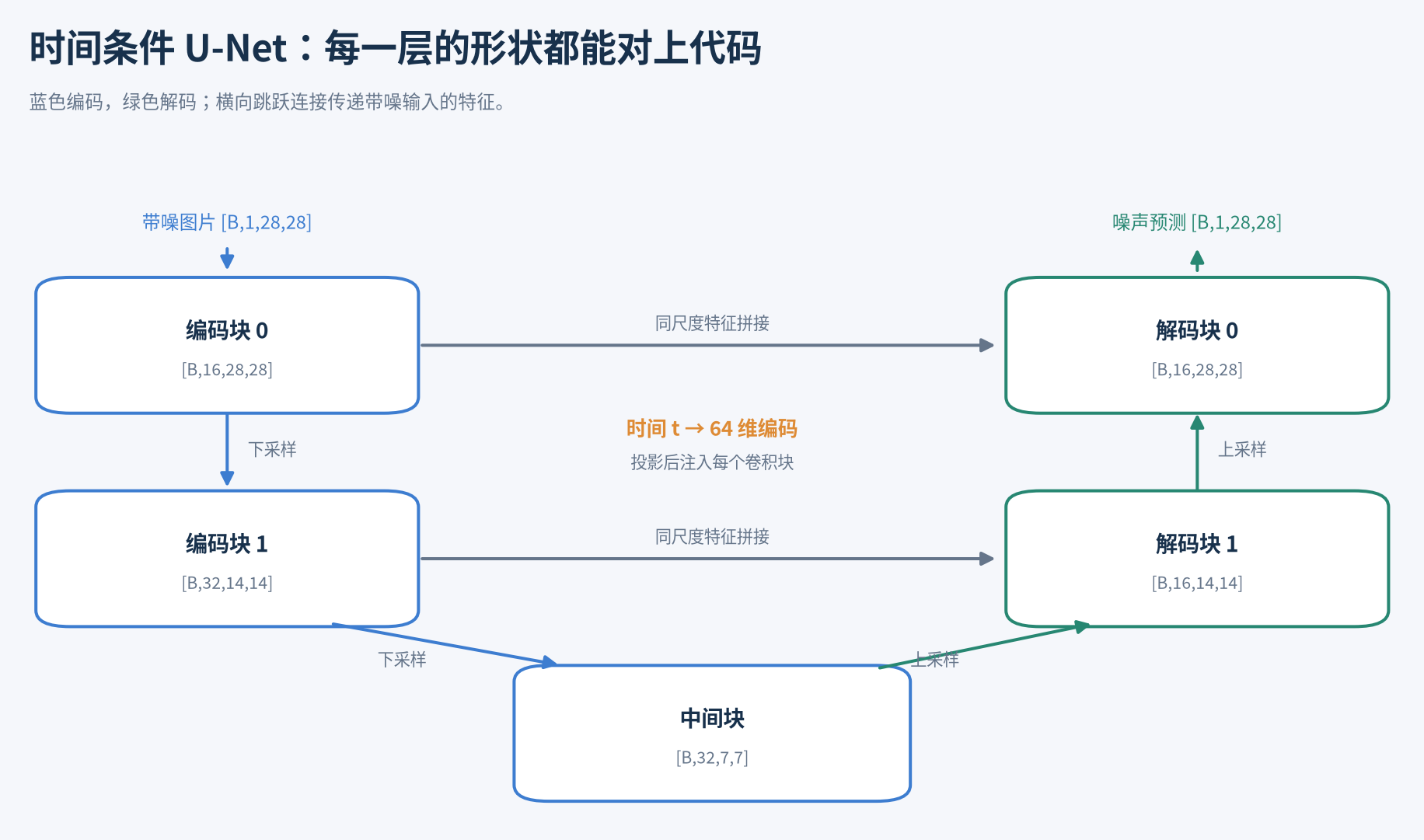

时间条件 U-Net

time_embedding 将每张图的时间编码成 64 维向量，通常使用不同频率的 sin/cos 编码和线性层。下面保留条件注入与特征连接的定义，省略该通用编码模块的实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
class Block(nn.Module):
    def __init__(self, cin, cout):
        super().__init__()
        self.conv = nn.Conv2d(cin, cout, 3, padding=1)
        self.time = nn.Linear(64, cout)
        self.body = nn.Sequential(
            nn.GroupNorm(4, cout), nn.SiLU(),
            nn.Conv2d(cout, cout, 3, padding=1))
        self.skip = nn.Conv2d(cin, cout, 1) if cin != cout else nn.Identity()

    def forward(self, x, emb):
        h = self.conv(x) + self.time(emb)[:, :, None, None]
        return self.skip(x) + self.body(h)

class TinyUNet(nn.Module):
    def __init__(self, time_embedding):
        super().__init__()
        self.time = time_embedding
        self.enc0, self.enc1 = Block(1, 16), Block(16, 32)
        self.down0 = nn.Conv2d(16, 16, 4, stride=2, padding=1)
        self.down1 = nn.Conv2d(32, 32, 4, stride=2, padding=1)
        self.mid = Block(32, 32)
        self.dec1, self.dec0 = Block(64, 16), Block(32, 16)
        self.out = nn.Conv2d(16, 1, 3, padding=1)

    def forward(self, x, t):
        emb = self.time(t)                            # [B,64]
        h0 = self.enc0(x, emb)                         # [B,16,28,28]
        h1 = self.enc1(self.down0(h0), emb)             # [B,32,14,14]
        h = self.mid(self.down1(h1), emb)               # [B,32,7,7]
        h = F.interpolate(h, size=h1.shape[-2:], mode="nearest")
        h = self.dec1(torch.cat([h, h1], dim=1), emb)
        h = F.interpolate(h, size=h0.shape[-2:], mode="nearest")
        return self.out(self.dec0(torch.cat([h, h0], dim=1), emb))

网络需要利用整张带噪图的结构来估计噪声。虽然输出逐像素排列，各位置的预测并不互相独立。U-Net 是一种骨干选择，噪声预测目标也可以配合后文的 Transformer。

2.3 采样器怎样使用噪声预测？

采样从标准高斯噪声 开始。每一步调用网络，再把预测换算成反向转移的均值：

第一部分利用噪声预测计算下一步的中心，第二部分加入本步采样噪声。 由采用的反向方差方案决定， 是新采样的标准高斯噪声；常见 DDPM 采样在最后一步不再加噪。

网络负责预测，采样器负责更新状态。 网络输出噪声，并不等于直接输出下一张图。阅读实现时，要把 model(x,t) 与 scheduler.step(...) 两部分一起看。

2.4 Noise schedule 改了什么？

Noise schedule 决定信号和噪声随时间如何混合。例如，线性 随时间增加每步噪声量；Improved DDPM 的 cosine schedule 则用余弦曲线控制累计信号保留量，使加噪节奏发生变化。Improved DDPM

需要区分三个选择：加噪日程定义各时间对应的噪声程度，推理时间网格决定生成经过哪些时间点，采样更新规则决定怎样从一个时间点走到另一个。实现中它们可能都封装在 scheduler 里，但作用不同。

已训练的网络适应了特定噪声程度与时间编码的关系。推理时可以通过兼容的采样器减少时间点，不能任意换掉加噪系数，却仍把相同时间标签交给模型。

3．Score：噪声预测也能表示生成方向

2019 年的 NCSN 从另一角度处理生成：学习不同噪声程度下，怎样移动当前状态能让它更像来自数据分布。NCSN

3.1 什么是 score？

可以把某一噪声程度下的图像分布想成高维空间里的地形：更容易出现的带噪图像，概率密度更高。Score 是当前位置沿哪个方向移动，会让对数概率密度增长最快；它是与图像同形状的方向向量。

对于前面的高斯加噪方式，噪声预测与 score 有直接联系：

模型不知道带噪图唯一对应哪张原图。许多原图和噪声组合都可能产生相似输入，它学到的是这些可能性下的平均预测，因此能提供分布层面的方向。

3.2 为什么也能用确定性过程生成？

Score SDE 把这些方法放进连续时间框架：可以用持续带随机扰动的过程生成，也可以构造只沿方向场移动的 probability-flow ODE。Score SDE

ODE 在这里可以理解为“当前状态和时间决定移动速度，沿时间不断更新”。给定初始噪声后，确定性求解器不必在每一步再采样噪声。

在精确 score 和相应数学条件下，两种过程可以具有相同的时间分布，而单个样本走过的路径不同。实际模型和数值求解都有误差，减少步数仍可能改变生成质量。这个视角为后面的采样器和速度场方法建立联系。

4．DDIM：复用预测器，减少模型调用

DDPM 逐步生成需要反复调用网络。DDIM 保留与 DDPM 相同的加噪边缘分布和训练目标，改变采样过程，使已有噪声预测器可以沿更稀疏的时间网格生成，通常不需要重新训练。DDIM

4.1 先估计原图，再走到更早的时间

由当前带噪图和噪声预测，可以估计干净图像：

确定性 DDIM 再用 和本步噪声预测，按更早时间 的信号、噪声比例重新组合。它可以从 1000 走到 980，再走到 960，而不必逐个经过所有整数时间。每次到达新状态，都会重新调用模型预测。

4.2 核心更新

下面只保留确定性 DDIM。times 是选定的严格递减时间列表，最后包含干净端点 0；abar[t] 对应训练使用的累计系数，abar[0]=1。predict_noise(x,t) 封装模型调用，包括把标量时间整理为 batch 输入。

1
2
3
4
5
6
def sample_ddim(predict_noise, x, times, abar):
    for t, prev in zip(times[:-1], times[1:]):
        eps = predict_noise(x, t)
        x0 = (x - (1 - abar[t]).sqrt() * eps) / abar[t].sqrt()
        x = abar[prev].sqrt() * x0 + (1 - abar[prev]).sqrt() * eps
    return x

这里没有每一步新加的随机项，也没有对图像估计做裁剪。给定相同初始噪声和确定性的模型计算，轨迹便确定。DDIM 也有通过 控制随机性的形式，这里只讨论 。

跳步时，更新必须使用实际目标时间 prev 的系数。仅仅减少循环次数、却继续使用相邻步 的系数，并不能得到正确的跳步采样。

把 1000 次网络调用改成 50 次，可以显著减少去噪计算，但不保证端到端恰好快 20 倍，也不保证质量不变。更少调用意味着更粗的路径近似；后续求解器通过不同更新规则和时间点选择，改善有限调用次数下的精度。

讨论“20 步生成”时，还要区分训练时间点数量、推理更新次数和实际模型评估次数。某些求解器一次更新会评估模型多次，CFG 也会增加预测的计算量。

5．CFG 与 Latent Diffusion：控制内容，降低生成成本

5.1 条件怎样进入网络？

如果希望指定生成数字 7，就需要把类别作为额外条件交给模型。对前面的 U-Net，可以将类别 embedding 加到时间 embedding 上，再送入各层；文生图则使用文本编码器产生的表示。

训练时仍然让网络预测加入的噪声。类别或文本负责告诉模型要生成什么，监督目标仍是噪声，而非分类标签。条件能力需要通过训练获得，给无条件模型多传一个标签并不能直接控制内容。

5.2 Classifier-Free Guidance：放大条件的影响

CFG（Classifier-Free Guidance，无分类器引导）让文本条件更强地影响生成结果。训练去噪网络时，会以一定概率把描述替换为空文本，让同一网络同时学会“有文本条件”和“无文本条件”的噪声预测。

生成时，在每一个去噪步骤，将同一份带噪 latent 和同一个时间点分别配上目标文本、空文本，得到两份预测 和 ，再组合后交给采样器更新 latent：

两份预测的差值表示文本条件带来的影响； 使用无条件预测， 使用普通条件预测， 进一步放大条件影响。这个过程在每一步重复，而非最后才加上文本条件。更大的 往往让结果更贴合描述，但也可能降低多样性或造成失真。不同实现对 scale 的定义可能不同，读代码时应以实际组合公式为准。CFG

每步的两份预测可以拼成一个更大的 batch 来运行，但仍有两份样本的计算和中间激活开销，会影响延迟和显存。后文的 guidance distillation 则可以把引导效果训练进模型。

5.3 为什么到潜空间里生成？

从 灰度图增大到 RGB，反复在像素空间运行大网络会显著增加计算和存储。Latent Diffusion 先用自编码器把图像压缩成 latent，在 latent 上加噪和生成，最后用解码器恢复图片。LDM

加噪与噪声预测的思路可以沿用，只是输入从像素变成压缩表示。压缩降低了计算成本，自编码器的重建能力也限制了最终能保留多少细节。

5.4 先训练 VAE，再训练去噪网络

以 Stable Diffusion v1 为例，训练分为两个阶段。首先共同训练 VAE 的 encoder（编码器）和 decoder（解码器）：编码器把图片压缩成 latent，解码器再将 latent 还原成图片，通过比较重建结果与原图来改进两者。这个阶段学习的是如何压缩和重建图片。

随后固定 encoder 和 decoder 的权重，训练去噪网络。先用编码器得到原图的 latent，随机选择一个噪声程度，再加入已知的高斯噪声。去噪网络接收带噪 latent、时间和文本条件，预测加入的噪声，以预测与真实噪声之间的误差作为训练信号。每次更新只需抽取一个时间点，不必完整执行多步去噪；这个阶段通常也不需要调用 decoder。LDM

5.5 Stable Diffusion v1 的组件分工

Stable Diffusion v1 使用空间压缩因子 8、4 通道的自编码器 latent，配合 U-Net 和 CLIP 文本编码器。以 图像为例：官方实现 配置

生成时，所有模型权重都已固定：从随机 latent 噪声出发，反复调用去噪网络和采样器，得到符合文本条件的 latent，最后由 decoder 将它还原成图片。因此，VAE 负责图像与 latent 之间的转换，去噪网络负责学习如何生成这样的 latent。

1
2
3
4
5
6
7
8
9
训练准备：图片 [B,3,512,512] → VAE encoder → latent [B,4,64,64]
                                               ↓ 加噪，构造监督
prompt → 文本编码器 → 文本表示 ─────────────→ U-Net(z_t,t,text)

生成时：
prompt → 文本编码器 → 文本表示 ───────────────────┐
高斯 latent [B,4,64,64] → 多步 U-Net + 采样器 → 干净 latent
                                               ↓ VAE decoder
                                          RGB 图片

下面的伪代码只展示条件分支；使用 CFG 时，每一步的噪声预测需按 5.2 节组合条件与无条件两份预测。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
# 1. 文本只编码一次，之后每一步去噪都会使用
text_embedding = text_encoder(prompt)

# 2. 从随机噪声开始
latent = randn(shape=[B, 4, 64, 64])

# scheduler 根据指定步数生成推理时间序列
scheduler.set_timesteps(num_steps=50)
timesteps = scheduler.timesteps
step = 0

# 3. 逐步去噪
while step < len(timesteps):
    t = timesteps[step]

    # 每一步都输入文本条件；U-Net 内部根据当前 t 计算时间 embedding
    noise_prediction = unet(
        latent,
        timestep=t,
        text_embedding=text_embedding,
    )

    # 根据本步预测，更新到下一个噪声程度
    latent = scheduler.step(
        prediction=noise_prediction,
        timestep=t,
        sample=latent,
    ).prev_sample

    step += 1

# 退出条件：所有预设时间步均已完成。

# 4. 全部去噪结束后，按模型约定还原 latent 尺度，再解码一次
image = vae_decoder(latent / latent_scaling_factor)

文生图时没有待编码的目标图片；图像 encoder 用于训练准备或图生图等输入路径。

U-Net 中的 cross-attention 以图像特征产生 query，以文本表示产生 key/value，让不同空间位置读取相关文字信息。相比单个类别 embedding，文本条件能表达更丰富的内容与关系。

实际模型还约定了 latent 的缩放方式，读入和解码时都要遵守对应配置。空间位置从 减到 ，减少了 64 倍，但端到端速度还受通道数、骨干、文本处理和 VAE 成本影响。

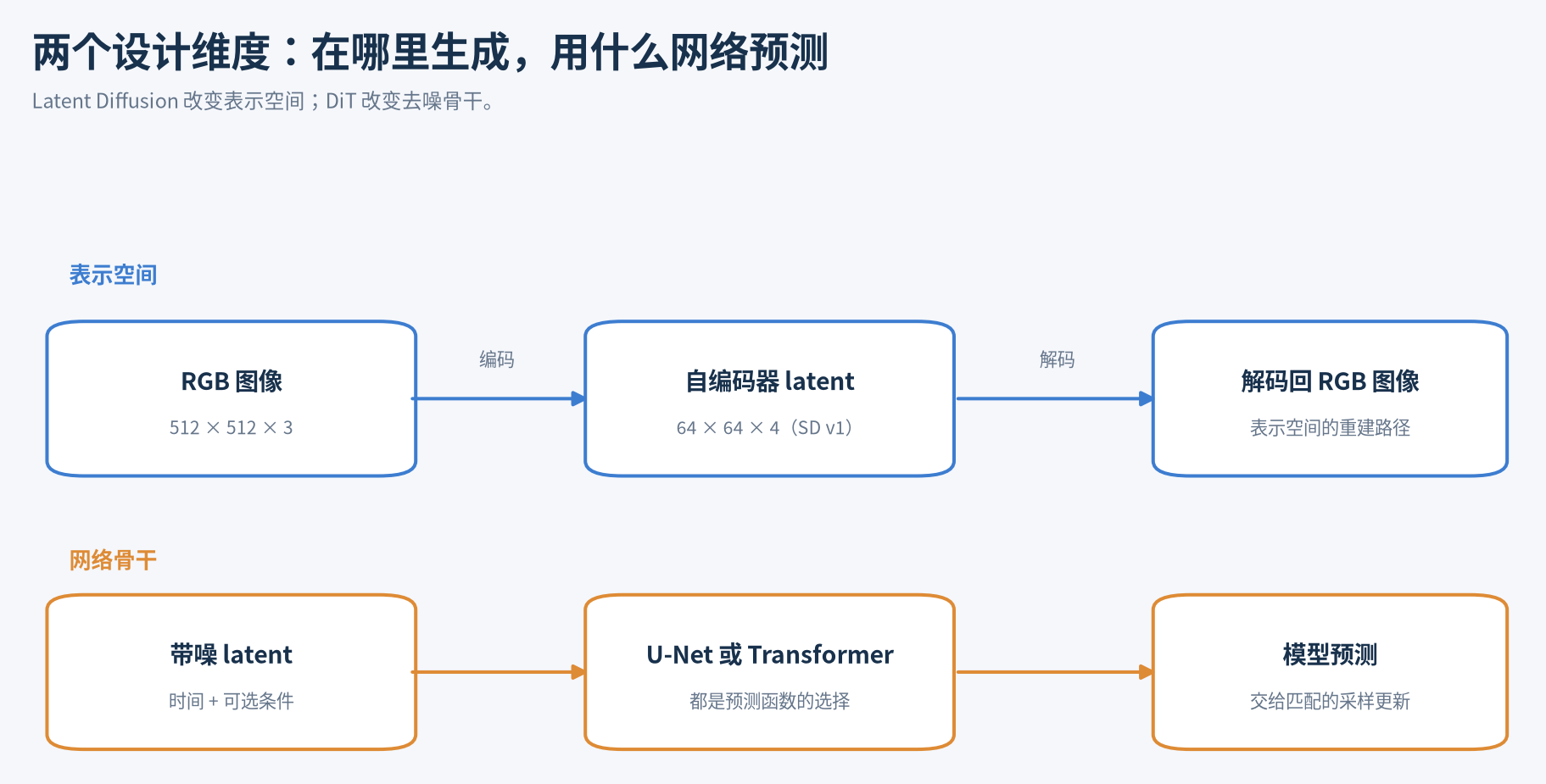

潜空间与骨干网络属于不同的设计维度

6．DiT：把去噪骨干换成 Transformer

DiT 在 latent diffusion 中用 Transformer 替换 U-Net。原始工作研究的是类别条件图像生成，核心变化是网络怎样计算预测；扩散目标与采样器仍可沿用。DiT

6.1 从 latent 到 token

以原始 DiT 的 图像设定为例，因子 8 的自编码器产生 latent。取 的空间 patch，每个 patch 含 个数，总计 个 tokens，再把每个 token 投影到 Transformer 隐藏维度。

1
2
3
4
5
6
7
带噪 latent → patchify / projection → 加入位置信息
                                         ↓
                  时间 + 类别条件 → 多个 DiT blocks
                                         ↓
                                预测各 patch 的数值
                                         ↓
                                unpatchify 恢复空间布局

这里有三个独立的尺寸：VAE 压缩因子决定 latent 的空间大小，patch 大小决定 token 数，hidden size 决定每个 token 的特征宽度。

6.2 时间和类别怎样影响 DiT block？

原始 DiT 的 adaLN-Zero 用时间和类别条件生成归一化后的偏移、缩放，以及残差支路的门控。以下保留一个 block 的核心数据流，condition 是合并后的条件向量，modulation 输出六组 [B,D] 参数：

1
2
3
4
5
6
7
def forward(self, x, condition):                   # x: [B,N,D]
    shift_a, scale_a, gate_a, shift_m, scale_m, gate_m = (
        self.modulation(condition).chunk(6, dim=-1))
    h = self.norm1(x) * (1 + scale_a[:, None]) + shift_a[:, None]
    x = x + gate_a[:, None] * self.attn(h)
    h = self.norm2(x) * (1 + scale_m[:, None]) + shift_m[:, None]
    return x + gate_m[:, None] * self.mlp(h)

Attention 与 MLP 各有一组调制和门控。Zero 指产生这些调制参数的末层采用零初始化，使初始残差支路的贡献为零，随后通过训练逐步学出条件影响。DiT 模型实现

6.3 哪些结构决定计算成本？

patch 越小，token 越多。保持 latent 尺寸不变，把 patch 边长减半，会让 token 数变成 4 倍，标准 dense attention 中的 token 两两交互项变成 16 倍。投影和 MLP 还有各自的成本，全模型延迟需要结合实际算子与硬件判断。

因此，latent 分辨率、patch 大小、层数和隐藏维度都影响推理成本。模型最终预测噪声、方差相关参数还是速度，则由训练配置决定；看到 Transformer 骨干还不能确定采样器该怎样解释输出。

7．Flow Matching：直接学习移动速度

7.1 从噪声到数据构造一条路径

前面的 DDPM 把数据放在 、噪声放在 。本节为了直观地向前走，改用 ，规定 0 是噪声，1 是数据。

随机取一张图片 和一份噪声 ，做线性插值：

随着 增大，噪声比例下降、图像比例上升。对于这对端点，整段位移就是每单位时间的目标速度。训练网络 ，用平方误差拟合这个速度即可。

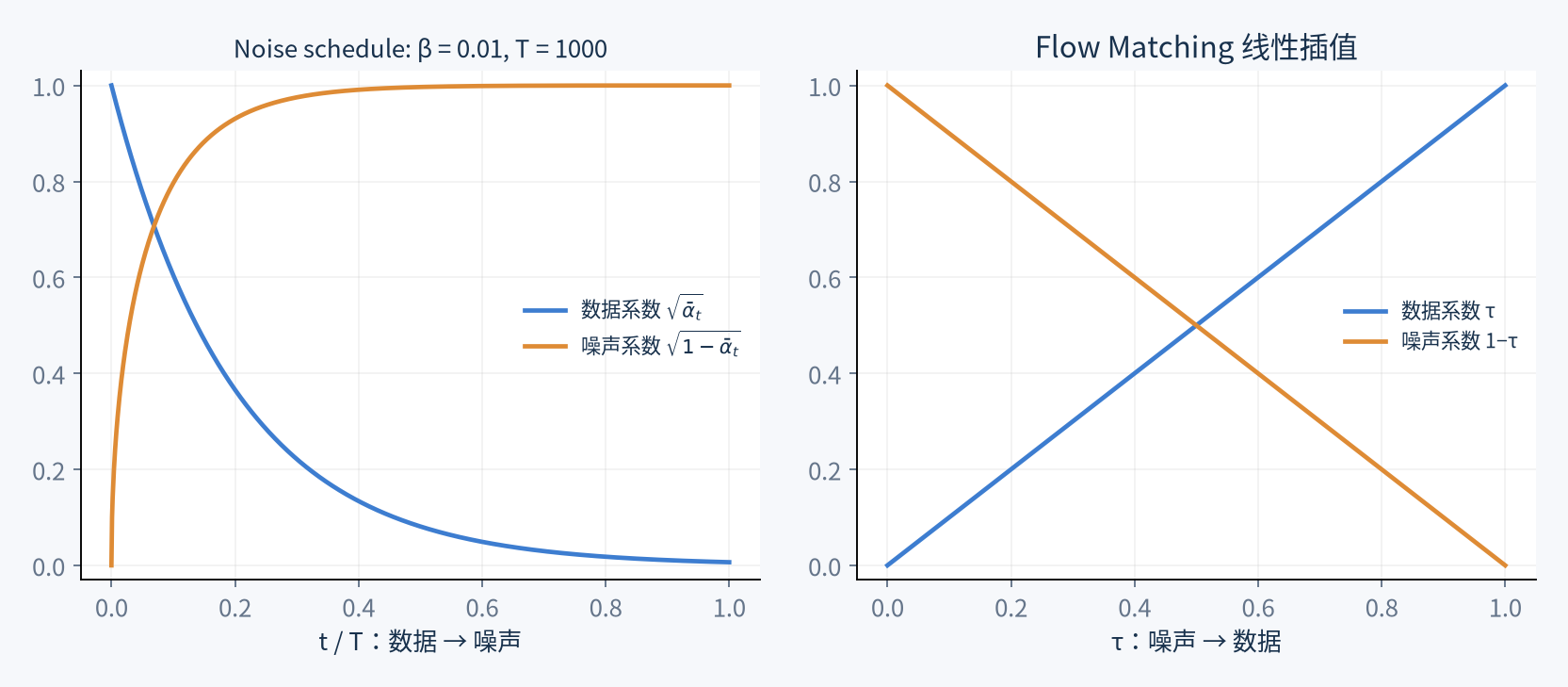

DDPM 与本文 Flow Matching 的时间方向及混合系数

左图以固定 为例，右图是本节的线性插值。训练监督直接由图片与噪声构造，不需要先运行一遍生成过程。Flow Matching

7.2 生成时沿速度更新

推理仍从一份新噪声开始。最简单的 Euler 方法是：查询当前速度，再用“速度乘时间间隔”更新位置。

1
2
3
4
5
def sample_flow(predict_velocity, x, times):
    for tau, next_tau in zip(times[:-1], times[1:]):
        velocity = predict_velocity(x, tau)
        x = x + (next_tau - tau) * velocity
    return x

这里的 times 从 0 递增到 1；predict_velocity 接收当前状态和连续时间，返回同形状的速度预测。模型训练与推理使用相同的时间约定。

有些模型采用相反方向，例如 SD3 把数据放在 0、噪声放在 1，训练目标相应为 ，生成时使用负的时间步长。端点方向、速度符号和更新步长要一起核对。SD3

DDPM 的噪声预测不能直接当成本节的速度。路径和监督目标已经改变，复用骨干结构时也需要按新的目标训练。

7.3 为什么直线插值不保证一步生成？

网络输入只有当前位置和时间，不知道训练时配对的是哪张图、哪份噪声。不同配对会提供不同方向，平方误差训练让它学到当前位置下的平均速度。

生成时，每走一步都会在新位置重新预测，方向也可能改变。因此，训练端点之间的插值是直线，不代表生成轨迹也是直线；沿起点速度走一大步未必能到达好的图像。

Flow Matching 是更一般的路径与速度学习框架，上面的线性插值是其中一个具体选择。Rectified Flow 还研究 reflow：先用已有流生成新的噪声与数据配对，再训练新的流，促使轨迹更直、更适合少步求解。Rectified Flow

少步能力需要结合路径、模型误差、求解器，以及是否使用 reflow 或蒸馏来看。换成速度预测目标本身不保证一步生成。

8．SD3 与 FLUX.1：把这些设计组合起来

8.1 SD3：速度预测与多模态 Transformer

SD3 将 latent 上的 rectified-flow 速度回归与 MMDiT 结合起来。图像和文本保留各自的处理参数，并在 attention 中联合交互；相比图像 query 读取文本 key/value 的 cross-attention，这种组织允许两种模态互相更新表示。SD3

它还研究训练时间点的采样分布，例如 logit-normal，来调整不同噪声区间获得多少训练关注。这里的时间采样决定损失在哪里计算；推理时间网格与求解器则决定生成怎样推进，二者作用于不同阶段。

对推理而言，需要一起确认文本编码器、latent 表示、MMDiT 输入组织和速度输出的约定，才能串起完整生成流程。

8.2 FLUX.1：双流、单流与蒸馏变体

FLUX.1 的公开模型采用 rectified-flow Transformer。图像与文本先经过各自的双流 blocks，再拼接成序列经过单流 blocks。公开实现将 latent 的 局部块打包成序列元素，采样使用速度预测和时间差进行 Euler 更新。模型实现 采样实现

不同变体的推理方式还受蒸馏影响：

变体 关键机制 推理时要区分的行为
FLUX.1-dev Guidance distillation 将 guidance 值作为模型条件，不能据此推断每步都执行普通 CFG 的条件／无条件双预测
FLUX.1-schnell Latent adversarial diffusion distillation 支持 1–4 步生成；少步能力属于该蒸馏变体

因此，两者不能仅凭相似的模型接口就共用步数与 guidance 设置，应按各自模型说明使用。dev 模型卡 schnell 模型卡

8.3 怎样判断一个模型为什么更快？

先拆开看：模型评估多少次，每次处理多少 latent tokens，骨干有多大，是否计算额外 guidance 分支，文本编码与 VAE 又各花多少时间。

更少的采样步骤通常减少去噪计算，但更大的分辨率、模型和条件分支可能增加单次成本。比较模型时，应同时看生成质量、实际模型计算量和端到端延迟。

9．阅读新模型时的技术地图

这些工作改变的是不同层面，可以组合使用：

工作 主要改变 对推理的意义
DDPM 噪声预测与训练目标 输出要经过采样器换算成状态更新
Score 方法 用分布的方向场理解生成 连接随机采样与确定性 ODE
DDIM 采样轨迹与时间网格 可以复用预测器，减少模型调用
CFG 条件与无条件预测的组合 增强条件影响，也增加计算
Latent Diffusion 生成所在的表示空间 在较小表示上迭代，最后解码
DiT Transformer 去噪骨干 关注 token 数、隐藏维度和层数
Flow Matching／Rectified Flow 路径与速度监督 按正确时间方向积分速度场
SD3／FLUX.1 多模态骨干、路径及变体相关训练设计 联合核对条件、输出、采样和蒸馏约定

面对一个新模型，可以依次检查：

  1. 在哪里生成？ 像素、图像 latent，还是视频等其他表示？
  2. 网络预测什么？ 噪声、干净数据、score，还是速度？
  3. 监督怎样构造？ 时间与噪声怎样对应，是否经过蒸馏？
  4. 输出怎样被使用？ 采样器、时间方向、步数与 guidance 如何组合？
  5. 计算主要花在哪里？ 网络评估次数、token 数、条件分支，以及编码和解码成本各是多少？

如果希望继续连接到服务系统，可阅读 vLLM-Omni Diffusion Runtime。本文 scheduler 决定数值状态怎样更新，服务调度器决定请求何时进入执行。

参考资料与选读

原实验 Notebook 保留独立实验记录，内容与本文精简后的代码不逐段对应。第一章的过程图来自原均值模型实验，用于展示加噪与生成的直觉。

  1. 扩散模型：从加噪直觉到现代生成模型
    1. 1．扩散概率模型：先把生成问题拆成小步
      1. 1.1 从加噪到图像生成
      2. 1.2 为什么加噪时还要削弱原图？
      3. 1.3 模型从哪里获得“往回走”的监督？
    2. 2．DDPM：让网络预测噪声
      1. 2.1 输入、输出和训练目标
      2. 2.2 时间条件 U-Net
      3. 2.3 采样器怎样使用噪声预测？
      4. 2.4 Noise schedule 改了什么？
    3. 3．Score：噪声预测也能表示生成方向
      1. 3.1 什么是 score？
      2. 3.2 为什么也能用确定性过程生成？
    4. 4．DDIM：复用预测器，减少模型调用
      1. 4.1 先估计原图，再走到更早的时间
      2. 4.2 核心更新
    5. 5．CFG 与 Latent Diffusion：控制内容，降低生成成本
      1. 5.1 条件怎样进入网络？
      2. 5.2 Classifier-Free Guidance：放大条件的影响
      3. 5.3 为什么到潜空间里生成？
      4. 5.4 先训练 VAE，再训练去噪网络
      5. 5.5 Stable Diffusion v1 的组件分工
    6. 6．DiT：把去噪骨干换成 Transformer
      1. 6.1 从 latent 到 token
      2. 6.2 时间和类别怎样影响 DiT block？
      3. 6.3 哪些结构决定计算成本？
    7. 7．Flow Matching：直接学习移动速度
      1. 7.1 从噪声到数据构造一条路径
      2. 7.2 生成时沿速度更新
      3. 7.3 为什么直线插值不保证一步生成？
    8. 8．SD3 与 FLUX.1：把这些设计组合起来
      1. 8.1 SD3：速度预测与多模态 Transformer
      2. 8.2 FLUX.1：双流、单流与蒸馏变体
      3. 8.3 怎样判断一个模型为什么更快？
    9. 9．阅读新模型时的技术地图
    10. 参考资料与选读
  1. 扩散模型：从加噪直觉到现代生成模型
    1. 1．扩散概率模型：先把生成问题拆成小步
      1. 1.1 从加噪到图像生成
      2. 1.2 为什么加噪时还要削弱原图？
      3. 1.3 模型从哪里获得“往回走”的监督？
    2. 2．DDPM：让网络预测噪声
      1. 2.1 输入、输出和训练目标
      2. 2.2 时间条件 U-Net
      3. 2.3 采样器怎样使用噪声预测？
      4. 2.4 Noise schedule 改了什么？
    3. 3．Score：噪声预测也能表示生成方向
      1. 3.1 什么是 score？
      2. 3.2 为什么也能用确定性过程生成？
    4. 4．DDIM：复用预测器，减少模型调用
      1. 4.1 先估计原图，再走到更早的时间
      2. 4.2 核心更新
    5. 5．CFG 与 Latent Diffusion：控制内容，降低生成成本
      1. 5.1 条件怎样进入网络？
      2. 5.2 Classifier-Free Guidance：放大条件的影响
      3. 5.3 为什么到潜空间里生成？
      4. 5.4 先训练 VAE，再训练去噪网络
      5. 5.5 Stable Diffusion v1 的组件分工
    6. 6．DiT：把去噪骨干换成 Transformer
      1. 6.1 从 latent 到 token
      2. 6.2 时间和类别怎样影响 DiT block？
      3. 6.3 哪些结构决定计算成本？
    7. 7．Flow Matching：直接学习移动速度
      1. 7.1 从噪声到数据构造一条路径
      2. 7.2 生成时沿速度更新
      3. 7.3 为什么直线插值不保证一步生成？
    8. 8．SD3 与 FLUX.1：把这些设计组合起来
      1. 8.1 SD3：速度预测与多模态 Transformer
      2. 8.2 FLUX.1：双流、单流与蒸馏变体
      3. 8.3 怎样判断一个模型为什么更快？
    9. 9．阅读新模型时的技术地图
    10. 参考资料与选读
