MegaMoE：Blackwell 与 Hopper 的融合算子解读

导读：让整层 MoE 跟上 Tensor Core 的速度

矩阵乘法加速之后，MoE 仍可能卡在结果写出、专家之间的通信，或一条迟迟没有发出的就绪通知上。MegaMoE 把 token 分发、两层专家计算和结果回传放进融合流水线；这份讲座关心的是，怎样让它们共享有限的片上资源，同时持续给彼此提供可执行的工作。

文中沿着两条路线展开：Blackwell 利用 TMEM、动态 MMA 形状等架构特性，探索累加器复用和数据重排的新空间；Hopper 更多复用 warp specialization、ping-pong、TMA 多播等成熟设计，通过布局、线程分工和寄存器预算的配合，把它们组织成完整算子。值得观察的是每个选择怎样为下一步创造条件：省下一块缓冲，可能就能加深预取；少占一组线程，可能就能容纳第二份累加结果。

本笔记保留 2026-10-16 讲座的 31 页照片及顺序。正文从可能的瓶颈出发，解释本次 MegaMoE 的具体手段及其打开的优化空间；末尾 Recap 集中讲 MoE、CUDA 执行层级、MMA、存储和同步等先验，并由正文按需引用。可以先读下面两部分的简评，选取感兴趣的优化，再回查所需背景。

页面目录

Blackwell

• 01 融合之后，瓶颈会转移到哪里
• 02 优化路线：计算、交接与通信一起安排
• 03 256×256 大 tile：让两份累加器复用部分 TMEM
• 04 动态 N 与 swapAB：让 Tensor Core 少算 padding
• 05 借助 TMEM 读写映射，省掉转置的 SMEM 中转
• 06 数据已经写出，为什么还要发布 flag
• 07 批量提交：让多批数据共用一次 MEMBAR
• 08 异步 UREDGR：通知还在推进，生产者继续工作
• 09 Combine 模式一：结果直接写回，但通信占住 epilogue
• 10 Combine 模式二与三：把远程写移交给通信 warps
• 11 FC1 与 FC2 交错：用下一批计算覆盖上一批回传
• 12 自适应 NVLink 流控：少排一点队，给计算取数留空间
• 13 低精度 Combine：直接减少回传字节数

Hopper

• 01 整体架构：在一个常驻 Kernel 内推进 MoE
• 02 Warp 分工：把寄存器留给计算，把等待拆给搬运

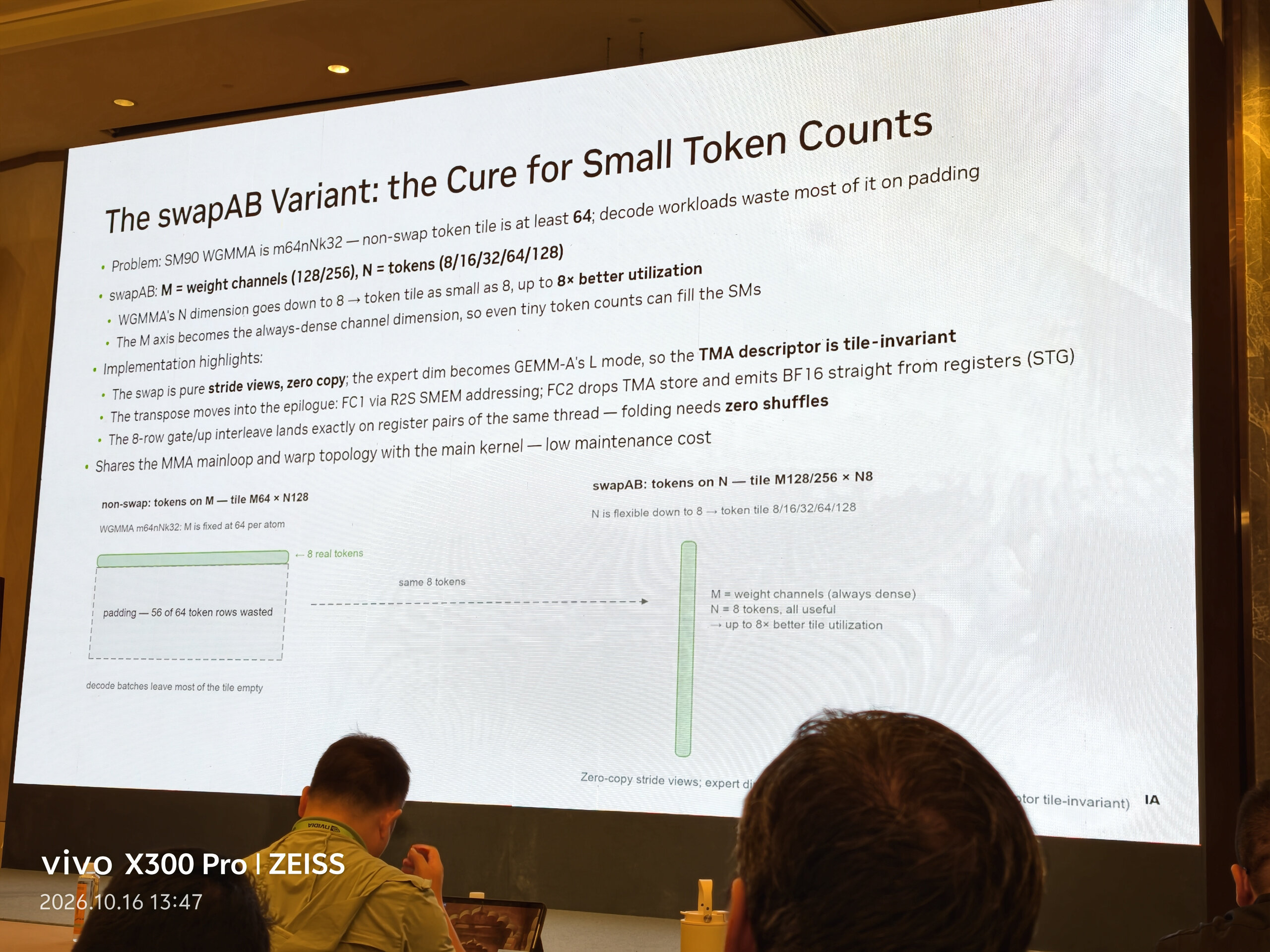

• 03 swapAB：让少量 Token 落在可缩小的 N 维

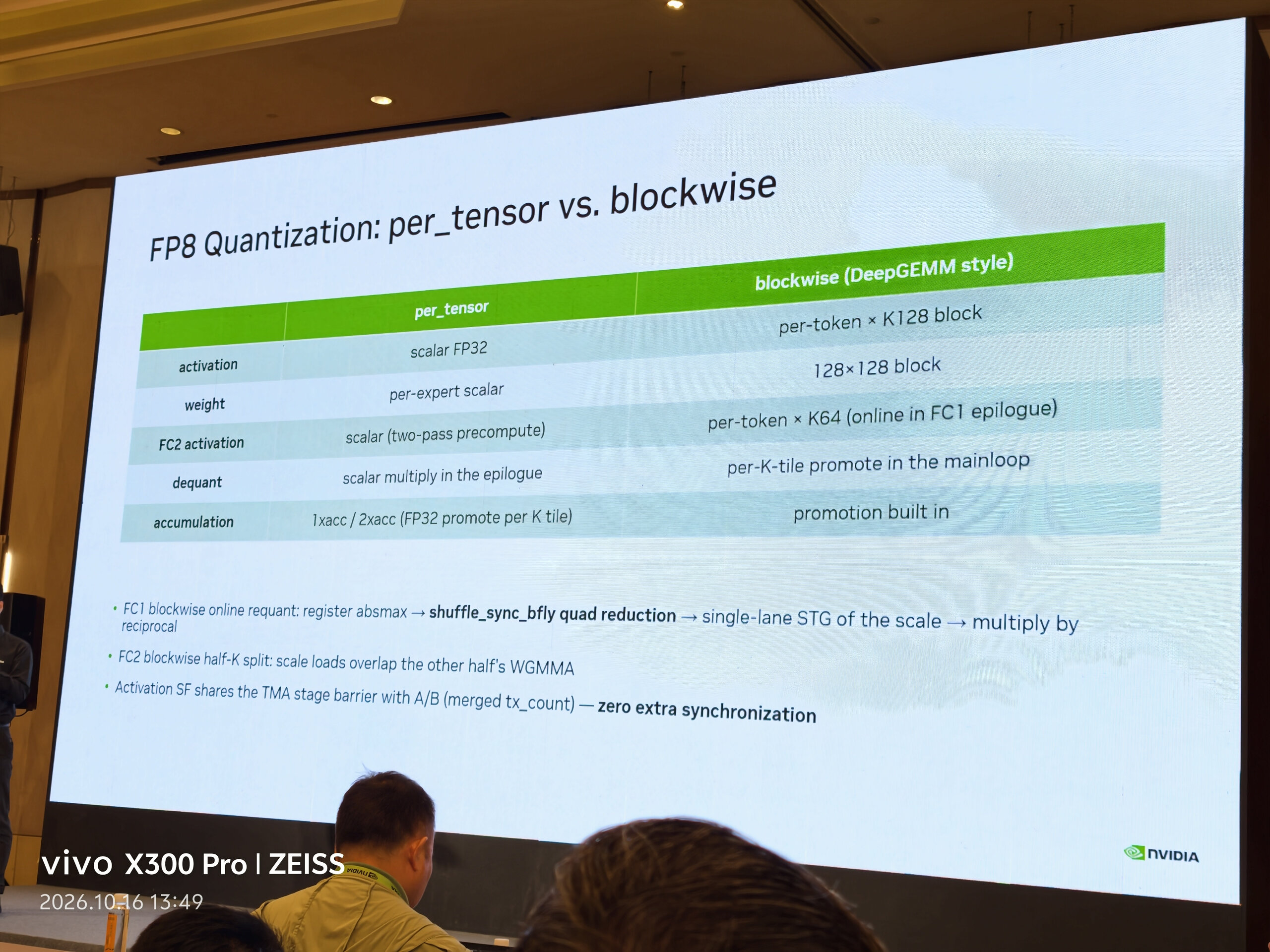

• 04 FP8 量化：把分块 Scale 的成本融入主循环

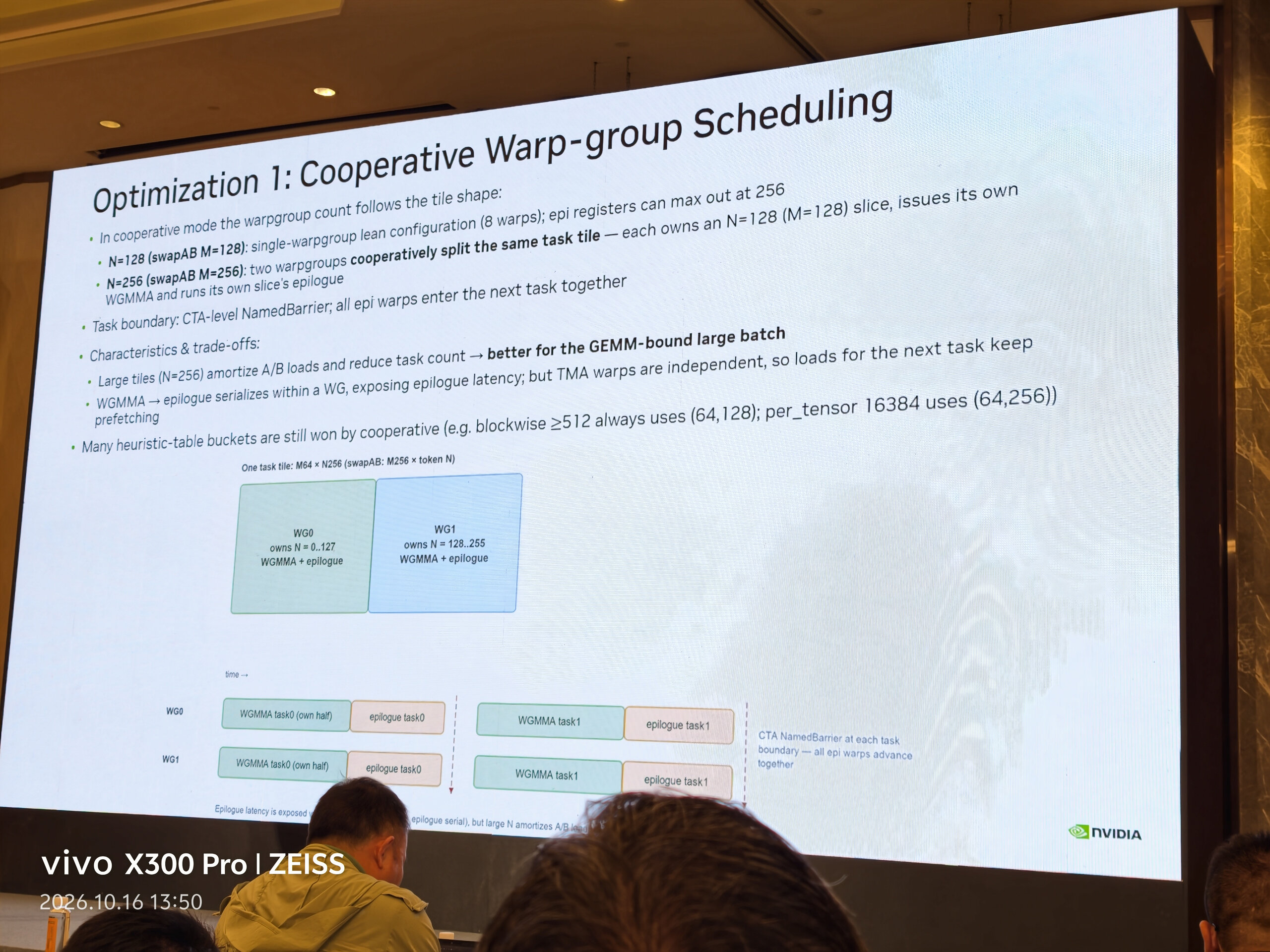

• 05 两个 Warpgroup 合作：把同一任务分成两半

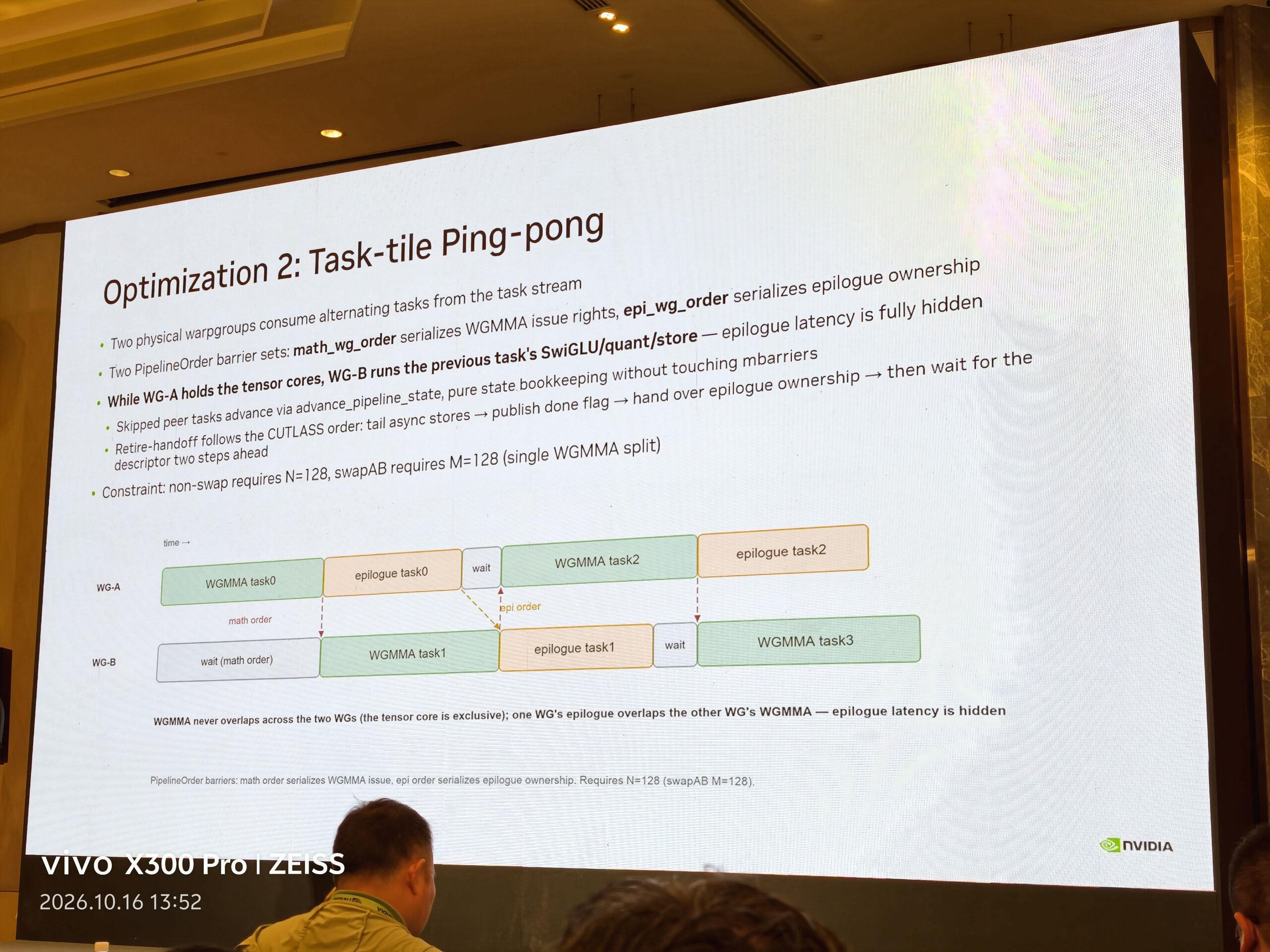

• 06 任务级 Ping-pong：让上一任务的后处理覆盖下一任务的计算

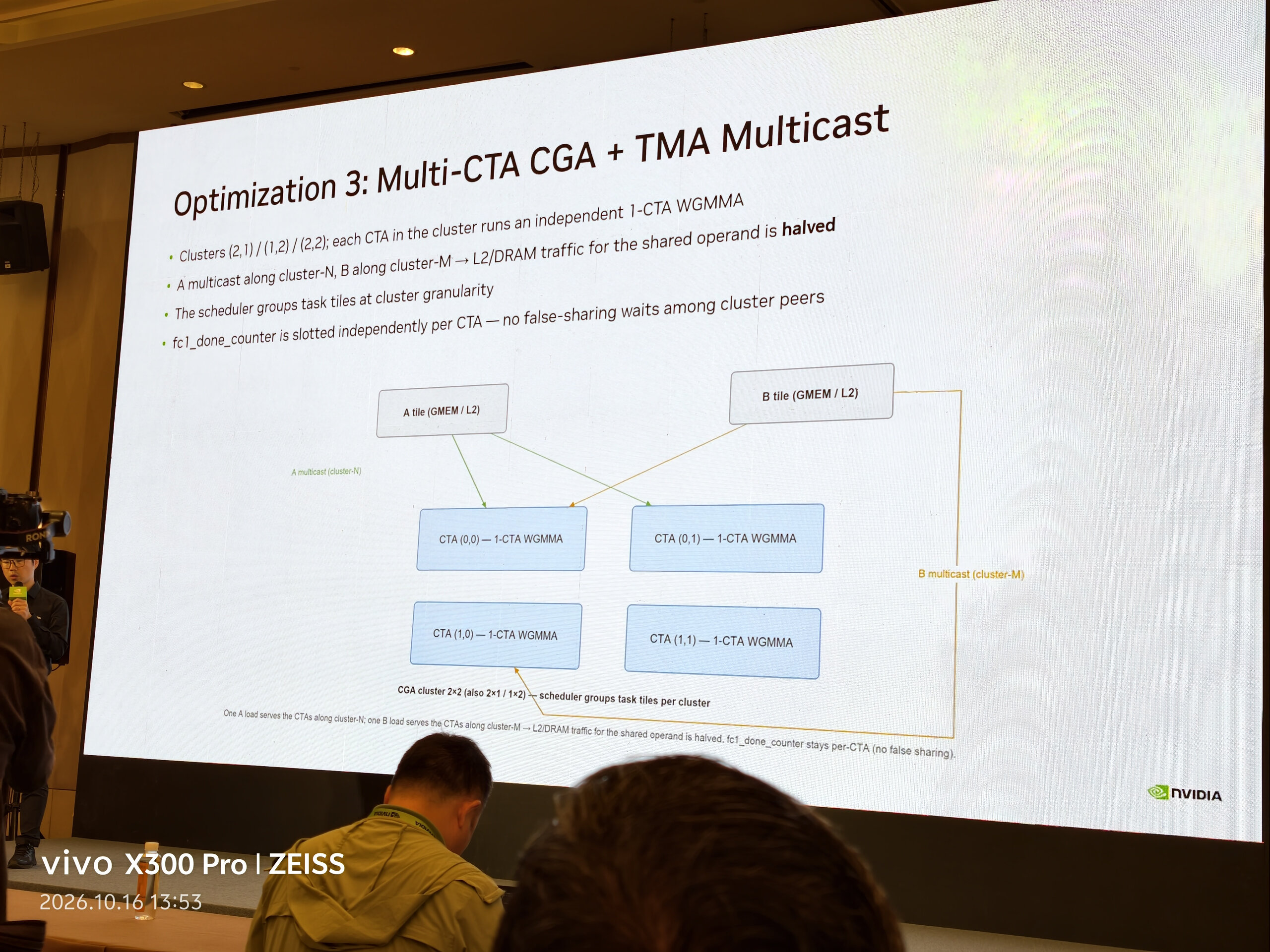

• 07 Cluster 与 TMA 多播：让相邻 CTA 复用同一份输入

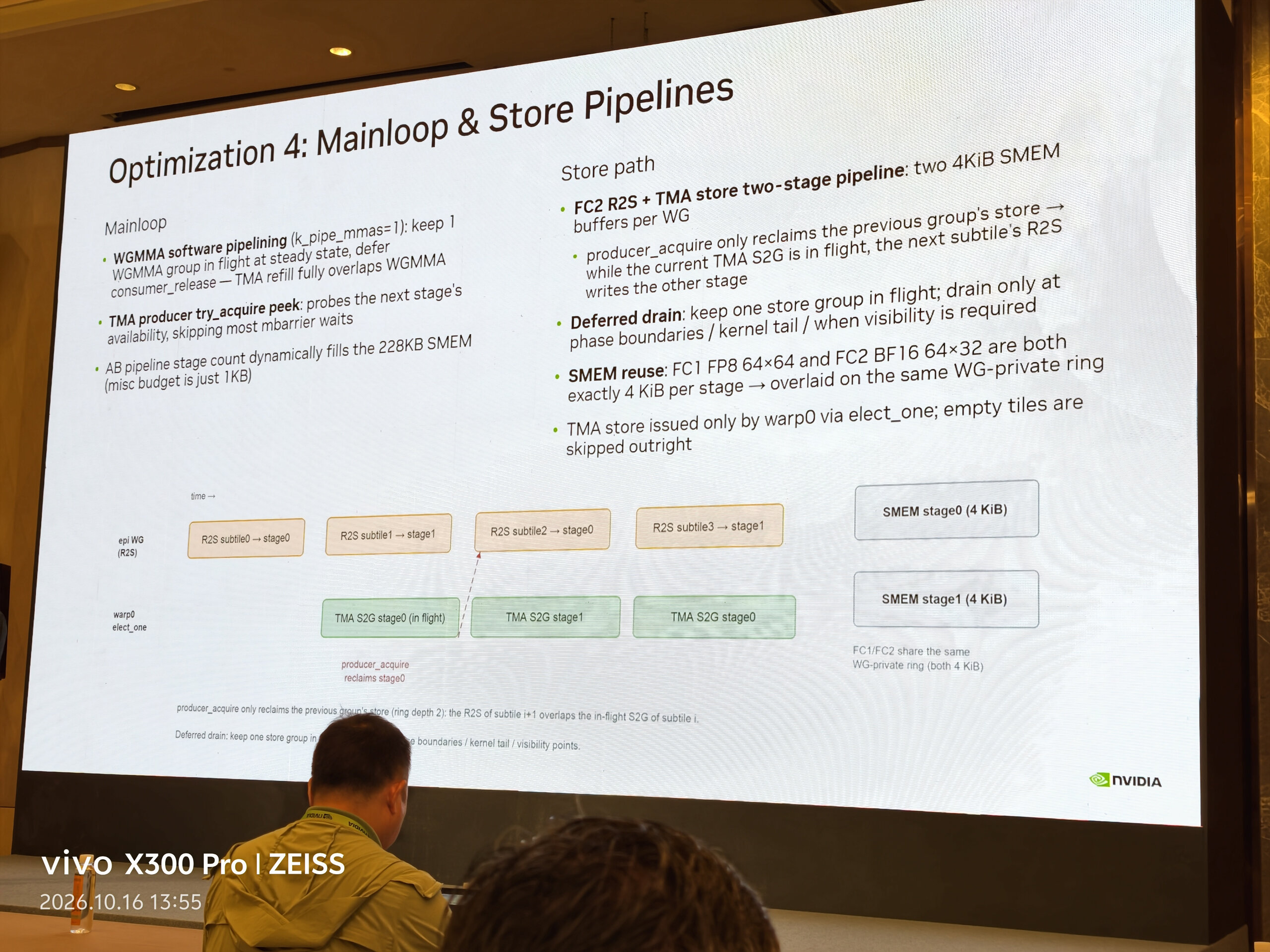

• 08 主循环与输出流水线：只等待即将复用的那一份缓冲
• 09 寄存器内融合 Epilogue：让中间结果只在最后写出

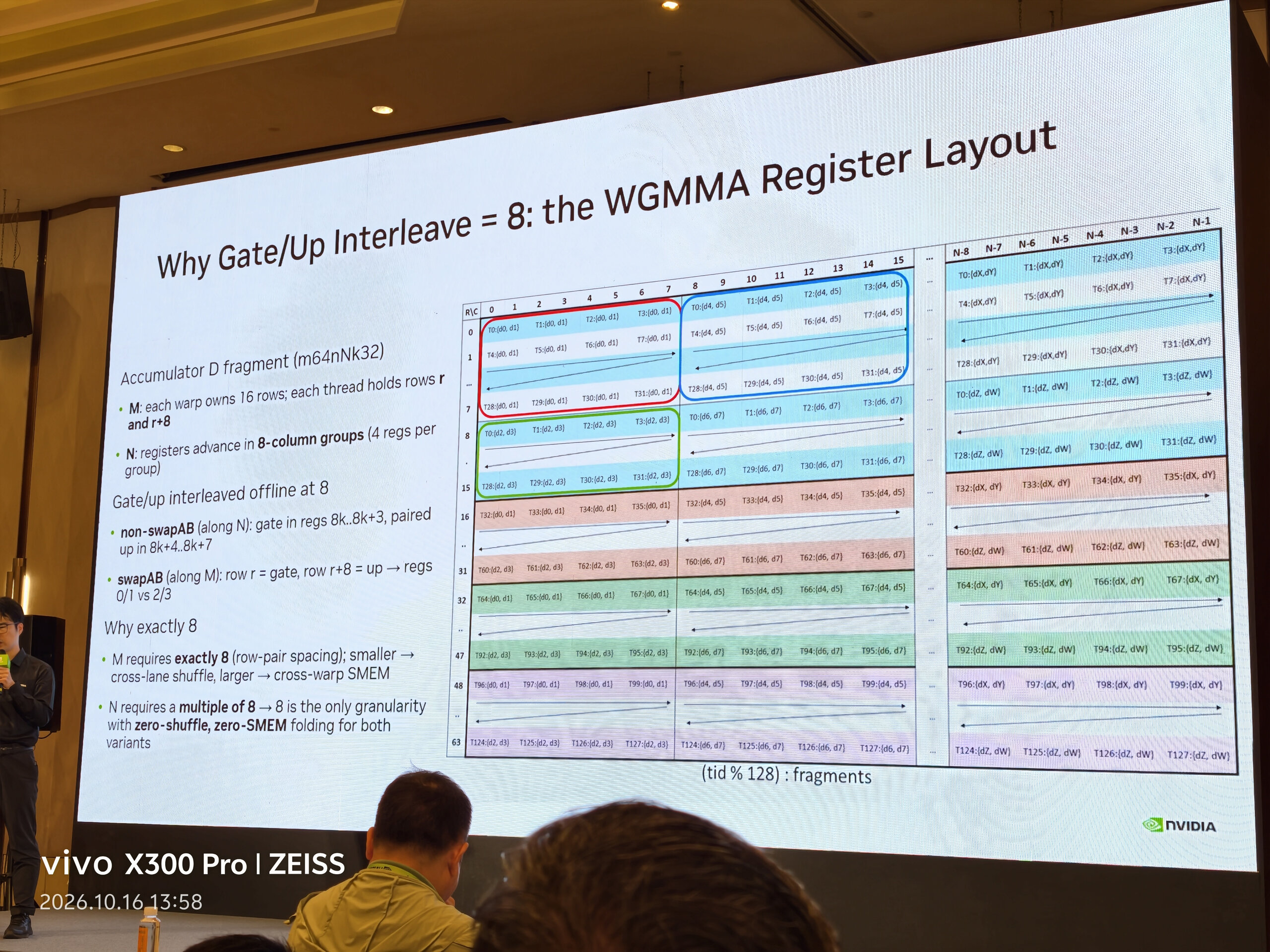

• 10 为什么以八个通道交错门控与上投影权重
• 11 只保留一个活跃的分发线程束

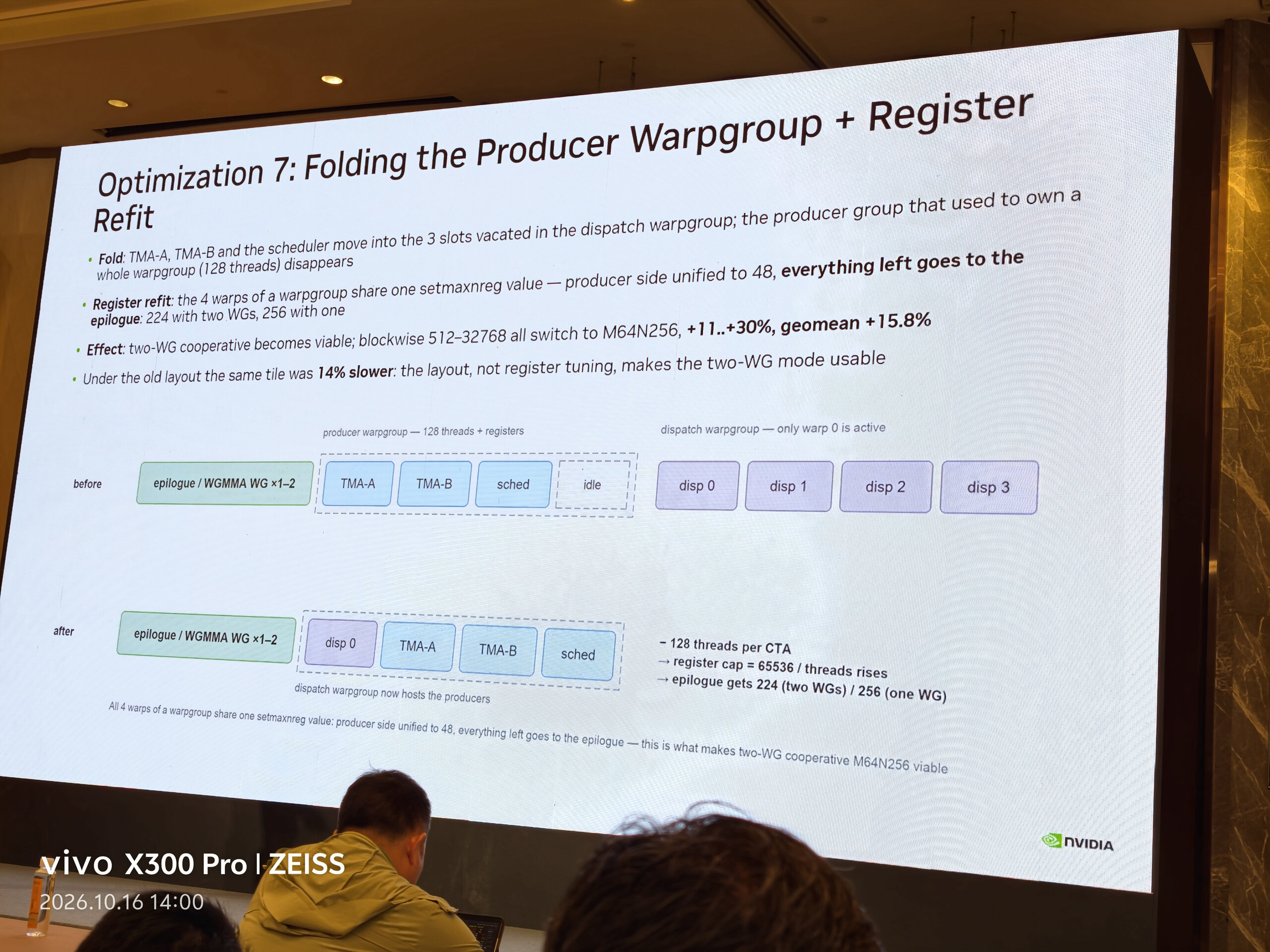

• 12 合并生产者线程束组，重新分配寄存器

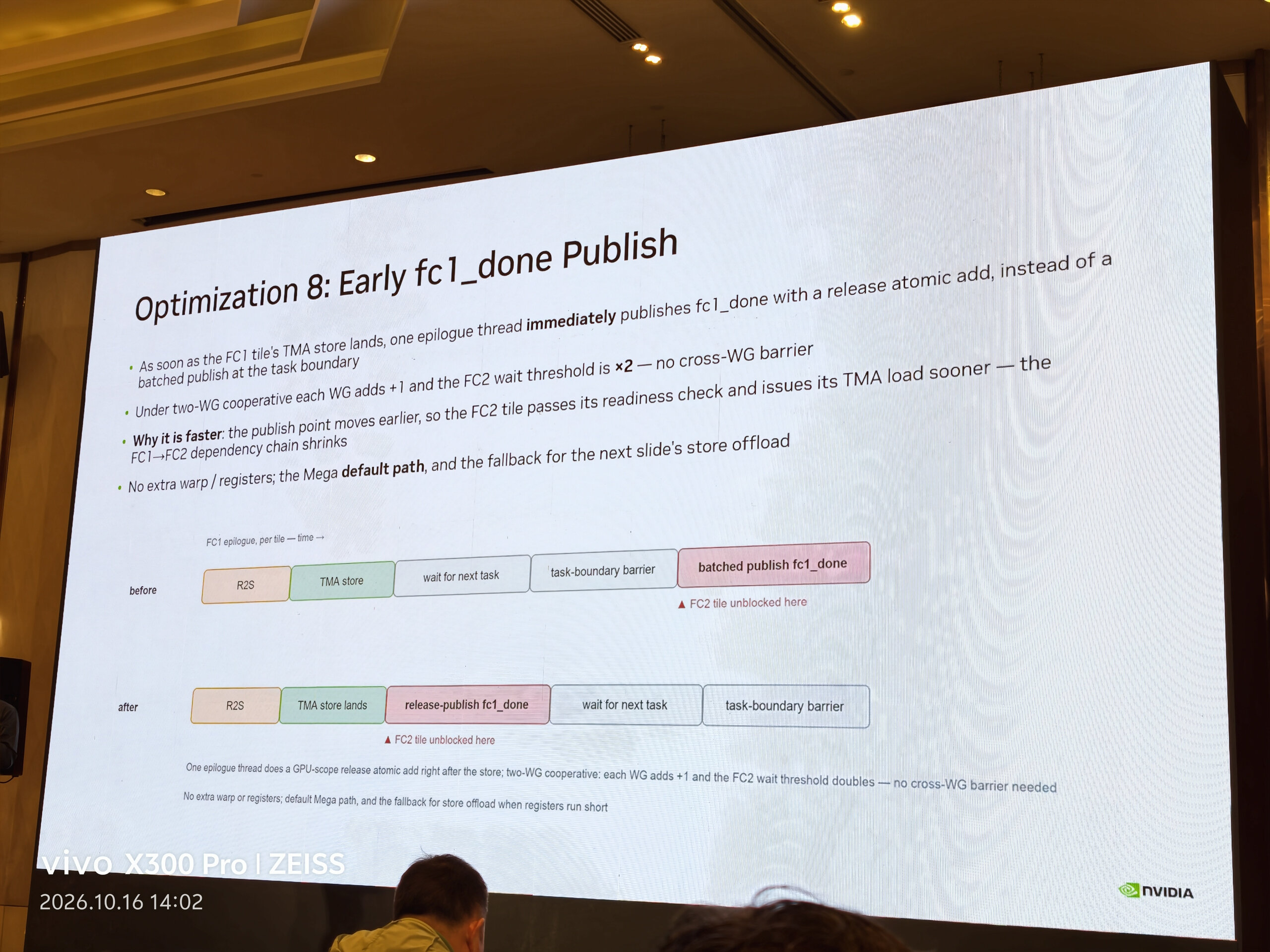

• 13 第一层结果就绪后立即通知第二层

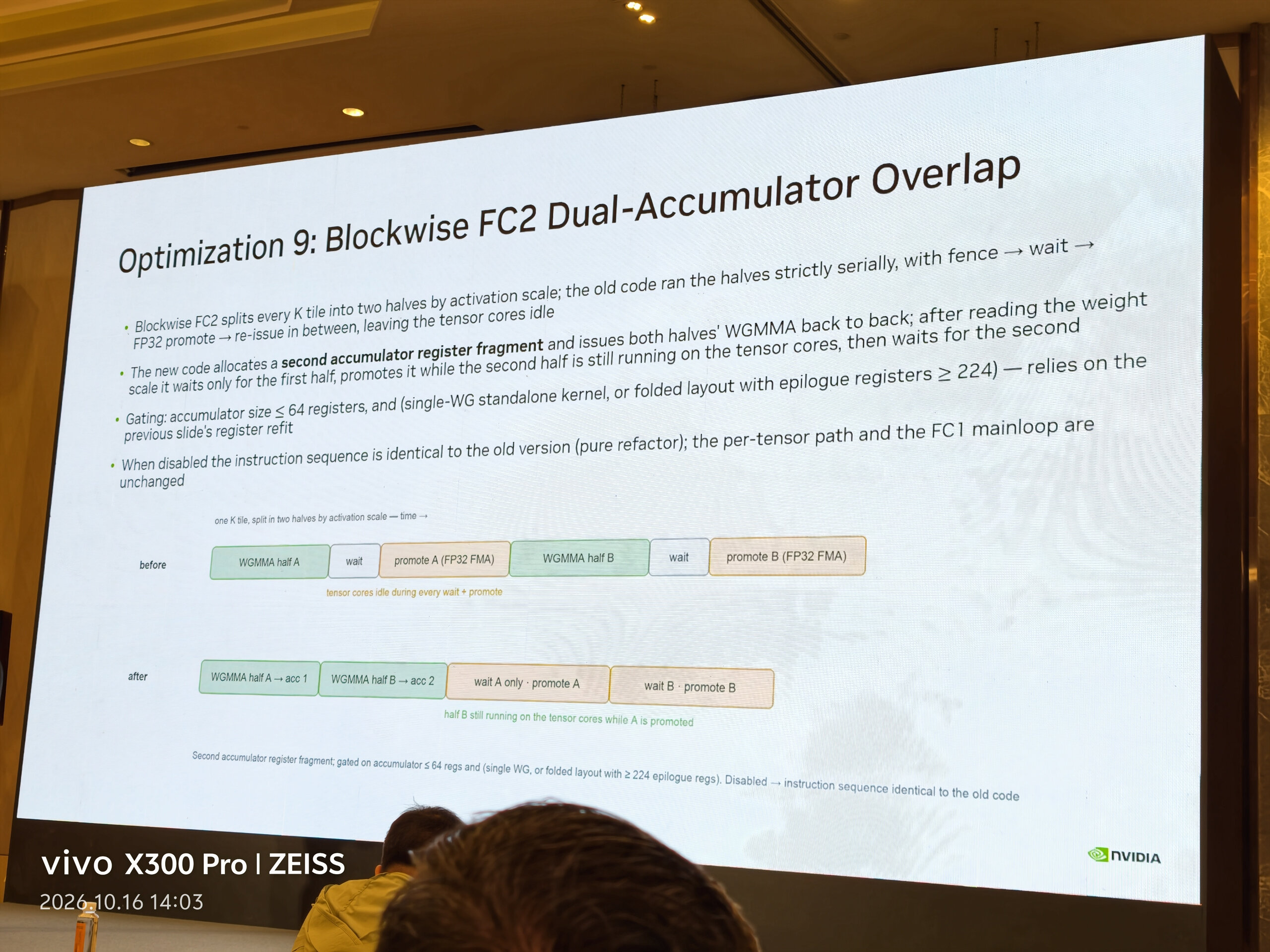

• 14 用双临时累加器重叠计算与缩放

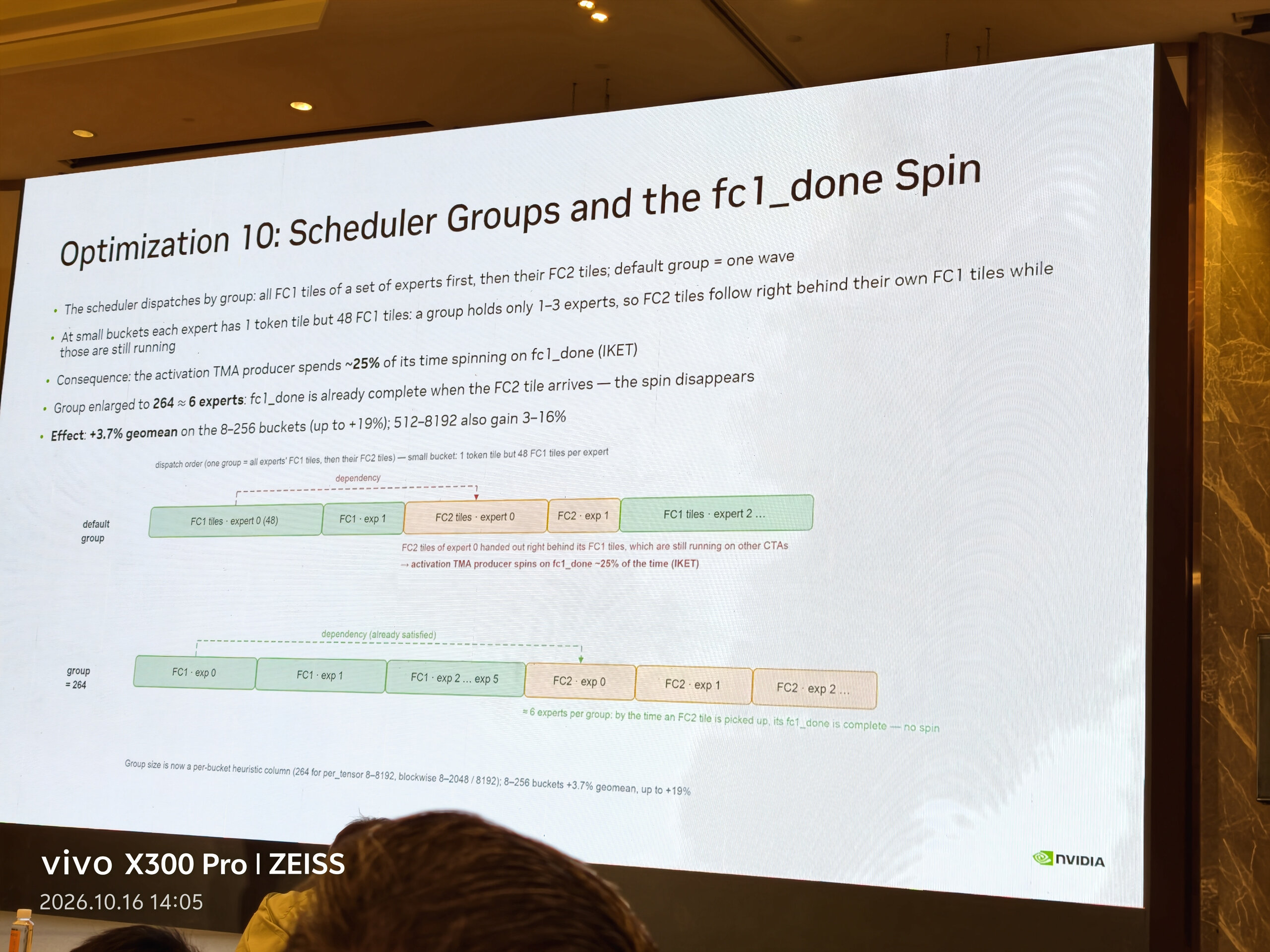

• 15 扩大调度组，避开尚未就绪的任务

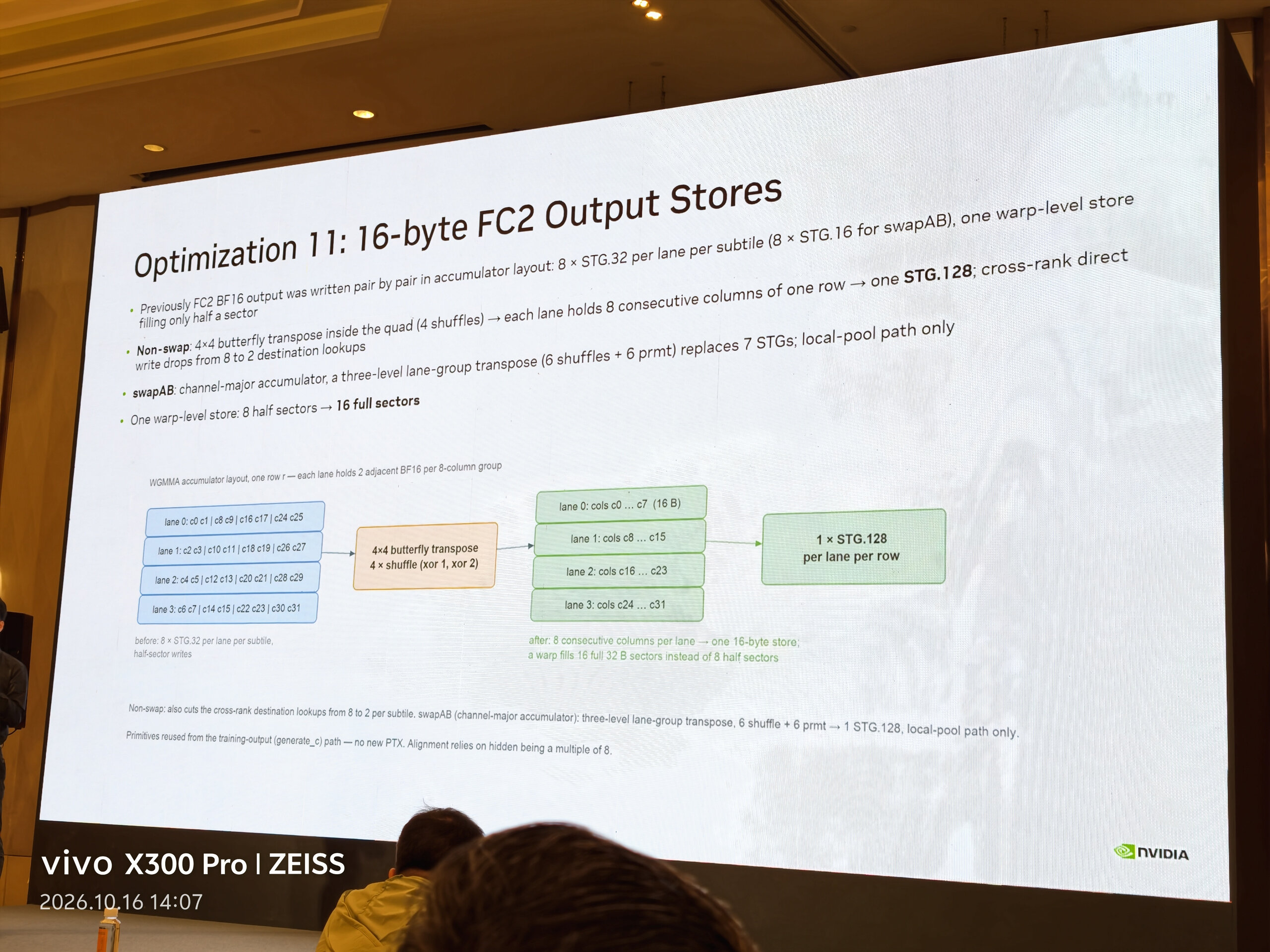

• 16 将第二层输出合并为十六字节写入
• 17 让融合方案与基线具备可比性
• 18 从局部优化到完整算子

Recap：先验知识

• 1. MoE 的计算过程与符号
• 2. Kernel、CTA、warp 与执行角色
• 3. 从 SM80 到 SM100：谁发起 MMA，结果在哪里
• 4. 存储层级、TMEM 与分块缩放
• 5. 异步搬运、同步范围与缓冲生命周期
• 6. Thread Block Cluster、DSM 与 TMA 多播
• 7. 寄存器预算与 setmaxnreg
• 8. 写入宽度、sector 与不同层级的流量

---

Blackwell

简评：微架构细节如何变成编程技巧。 这一部分更有微架构技巧的看点：TMEM 的容量与读写映射、MMA 描述符中的 N，都成为程序可以利用的设计条件。它们能改变数据的生命周期、计算范围和交换方式，为融合算子提供新的设计空间。

优先推荐三项：

1. 03 重叠累加器：容量不足时，仍然保留双缓冲的重叠机会。 先取走地址交集里的旧值，就能让下一次 MMA 插入当前结果的搬出过程。这是理解“容量约束可以通过生命周期安排缓解”的直接例子。
2. 04 动态 N 与 swapAB：换一个矩阵方向，让 Tensor Core 少算 padding。 把不规则的 token 维放到可细调的 N 上，直接缩小 MMA 的实际计算范围；它也解释了下一项转置优化为什么有价值。
3. 05 TMEM 转置：用 TMEM 读写映射完成跨线程的数据重排。 组合 TMEM 的读写映射与寄存器排列来完成转置，展示了如何把指令布局本身变成数据重排的工具。

这三项分别从容量、计算形状和数据布局切入。后续同步与 NVLink 优化则把视角扩展到整条流水线，讨论计算更快之后，怎样让通知和通信跟上。

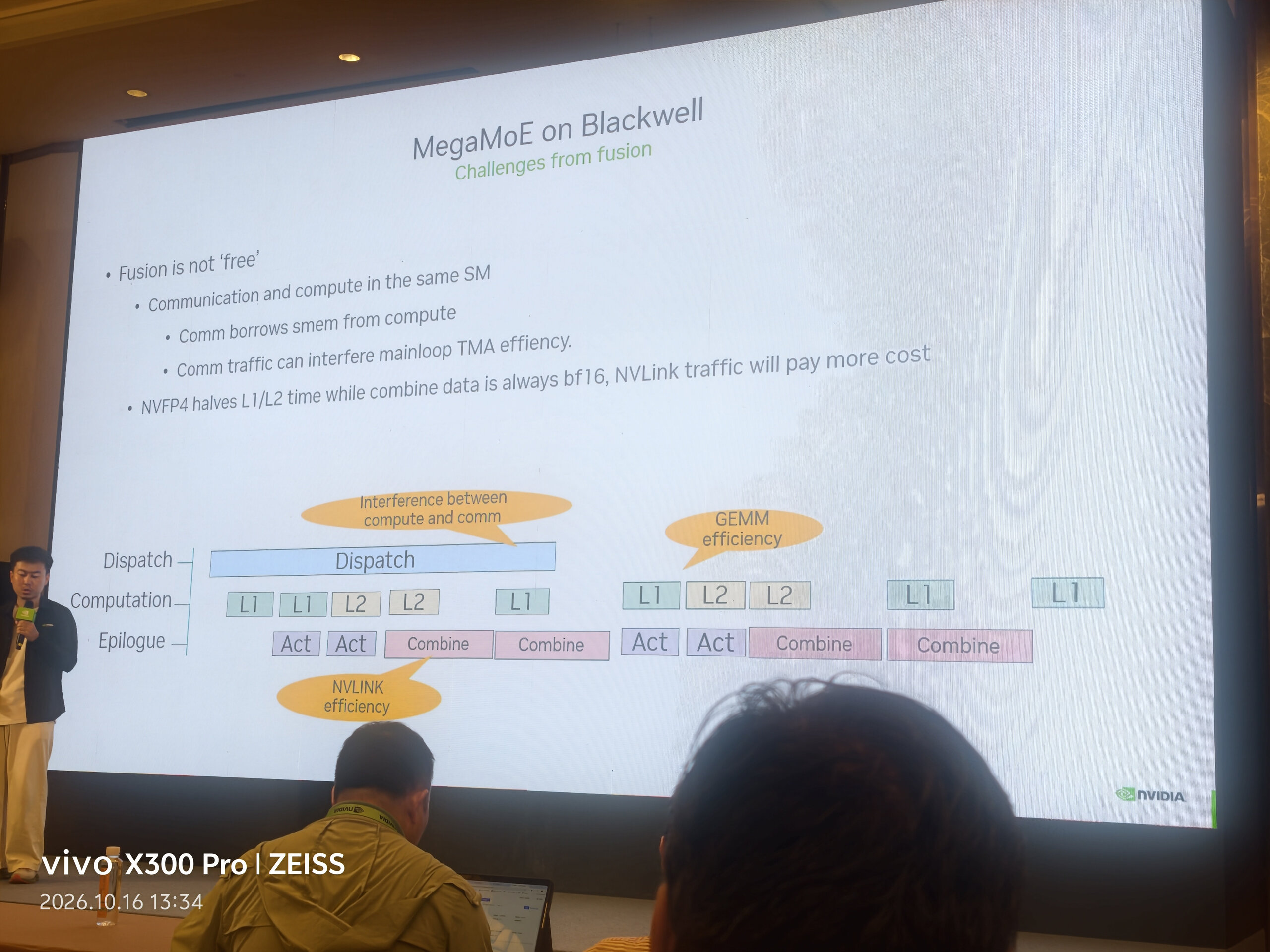

01 融合之后，瓶颈会转移到哪里

把通信与计算放进同一个 kernel，可以让 token 到达后就开始计算，减少阶段之间的整批等待。但这也把原本分开的资源需求放到了同一个 SM 上：通信要用 SMEM 暂存数据，GEMM 要用 SMEM 缓存 A/B；通信产生的访存请求，也会与计算的取数争用部分硬件资源。因此，这份报告首先提出的假设是：融合之后，继续只优化 GEMM，未必能让整个 MoE 按相同比例变快。

图中每一行是融合 kernel 内的一类工作：Dispatch 拉取 token，Computation 发起 FC1/FC2，Epilogue 处理结果，Combine 送回专家输出。这里的 L1/L2 指第一层、第二层矩阵计算；完整流程与角色分工见 MoE 先验和执行组织。

沿着时间线观察，绿色计算块之间出现空隙，下面的 Combine 却可能还在继续。原因之一是结果缓冲有限：旧结果没有被 epilogue 及时取走，后续计算就缺少可复用的累加器空间。通信还可能让输入 TMA 推进变慢，使 Tensor Core 等待下一批数据。

NVFP4 会进一步放大这种失衡。讲座用“FC1/FC2 主循环时间减半”描述低精度计算带来的变化，而当 Combine 仍传 BF16 时，输出字节数没有同步减少。计算越快，留给通信隐藏自身延迟的时间就越短。后续优化因而同时处理三件事：让有效计算更密集、让交接更及时、让通信更平稳。

---

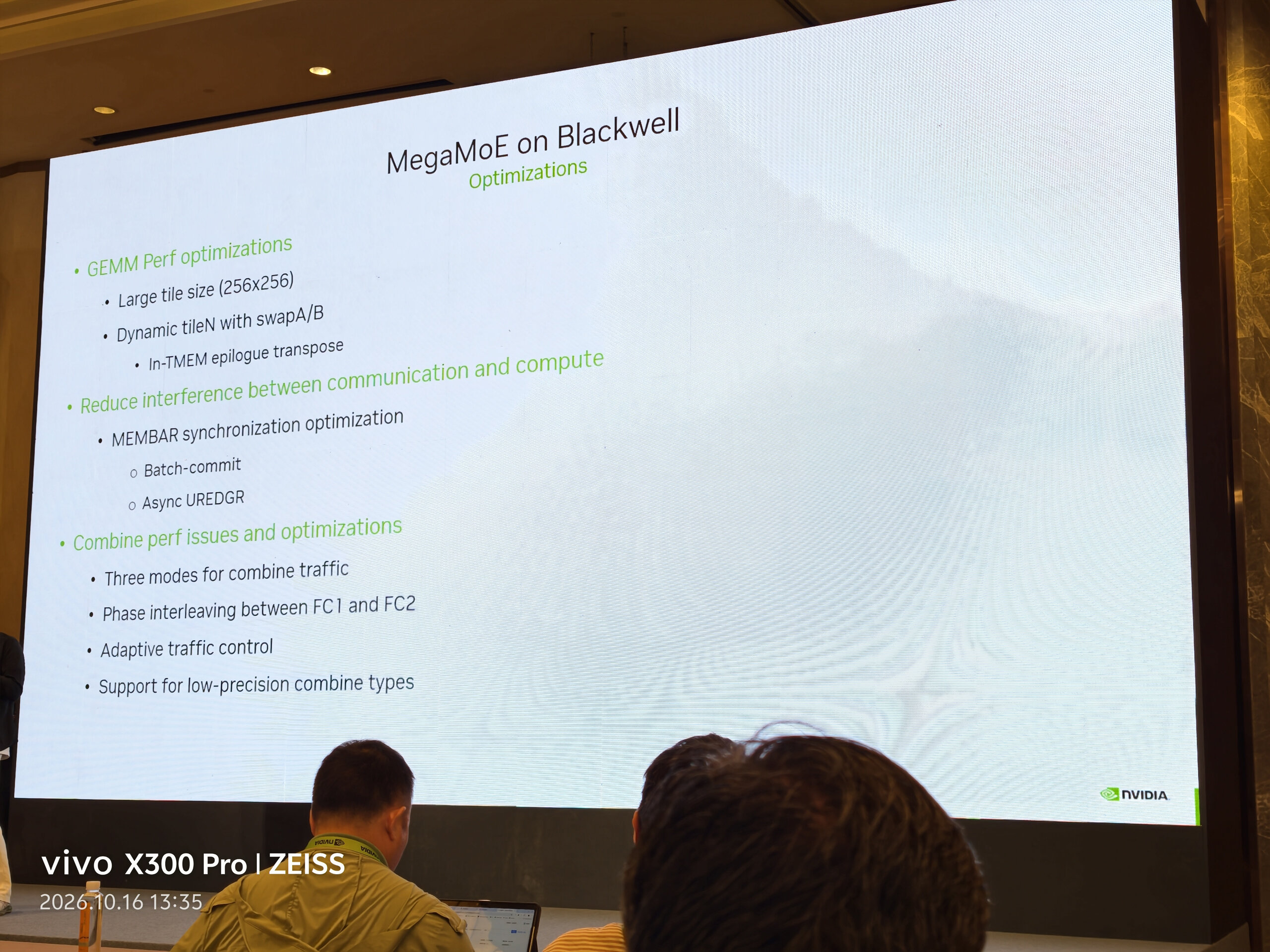

02 优化路线：计算、交接与通信一起安排

这一页把前页的瓶颈假设展开为几组相互配合的优化。

问题	本次 MegaMoE 的手段	打开的优化空间
GEMM 的输入复用不足，或者小 token 数下 padding 太多	256×256 tile、重叠累加器、swapAB 与动态 N	在容量受限时保留大 tile，并减少无效乘加
计算方向改变后，epilogue 的数据布局不合适	利用 TMEM 的不同读写映射完成转置	减少转置对 SMEM 容量、带宽和同步的占用
各阶段频繁发布数据就绪通知	批量提交 MEMBAR、异步 UREDGR	摊薄通知成本，让发布过程与后续工作重叠
远程写拖慢 epilogue，通信突发干扰取数	三种 Combine 执行方式、FC1/FC2 交错、自适应限流	调整通信由谁执行、何时发生、以多快的速度注入
算得快，但回传数据仍然很大	低精度 Combine	直接减少链路需要搬运的字节数

这些选择彼此关联。例如，swapAB 解决了小 token 数的计算浪费，却引入输出重排；TMEM 转置降低了这项重排的 SMEM 成本。再如，把 Combine 从 epilogue 中分离能缩短累加器的占用时间，但通信仍与计算共享访存系统，因此还需要控制请求节奏。后文按这些因果关系逐页展开。

---

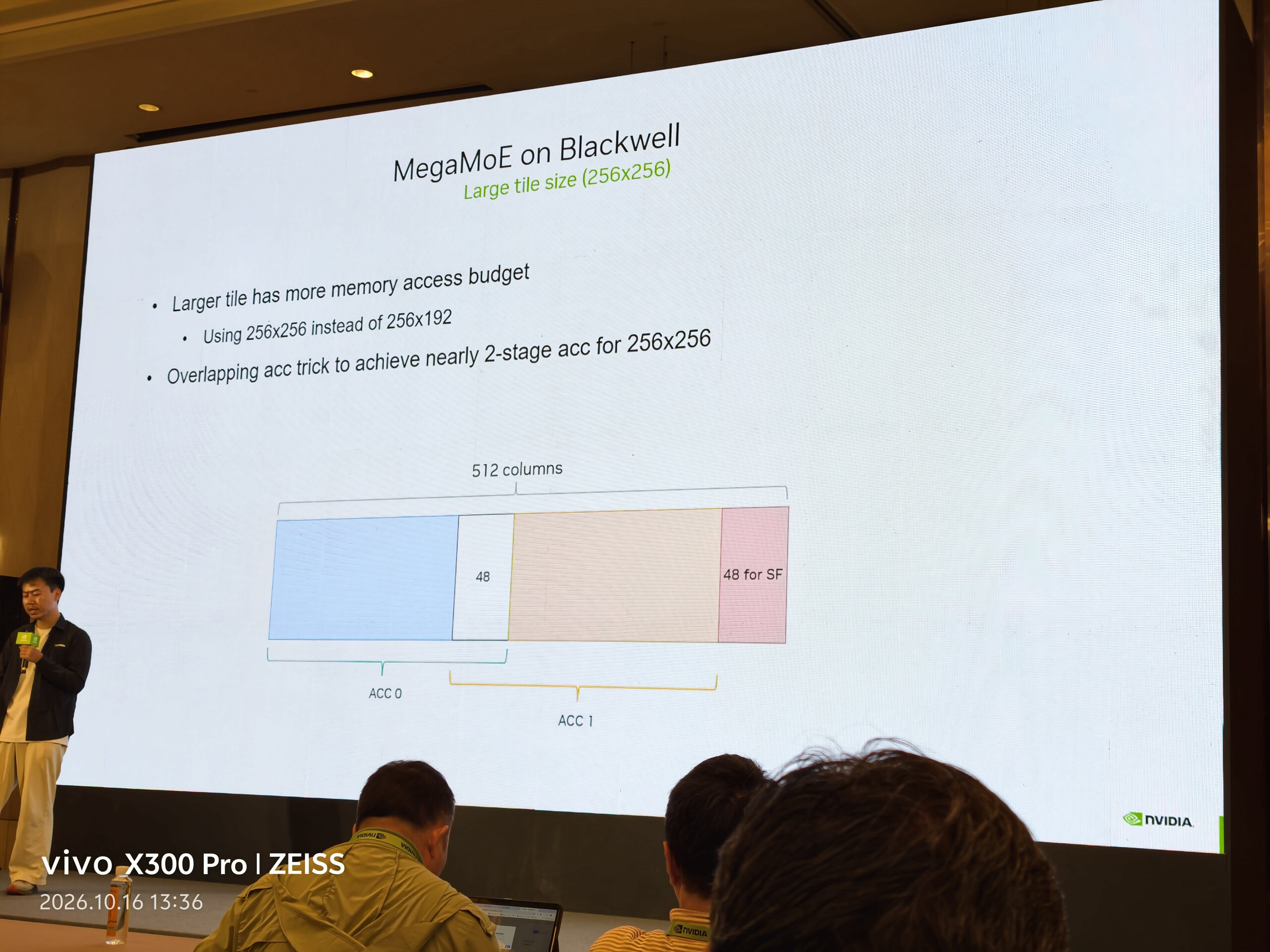

03 256×256 大 tile：让两份累加器复用部分 TMEM

若一次加载的 A 可以参与更多输出列的计算，输入搬运就能被更多乘加摊薄。因此，讲座希望把 256×192 增大为 256×256，同时继续让“当前 tile 的 epilogue”与“下一 tile 的 MMA”并行。困难在于：大 tile 已经吃掉很多 TMEM，两份完整累加器再加量化 scale，放不下。

这里采用双 CTA MMA：两个 SM 各自使用自己的 Tensor Core 和 TMEM，分别承载 128×256 的结果，组成逻辑上的 256×256 tile。MMA 执行模型说明了这个拆分。图中的 ACC0/ACC1 则是每个 SM 内交替使用的两份时间缓冲。

按照片给出的 48 列 SF 预算，每个 CTA 的 TMEM 可以这样划分：

区域	物理 TMEM 列	用途
ACC0	[0,256)	当前或下一块的 128×256 FP32 结果
ACC1	[208,464)	另一块的 128×256 FP32 结果
两份 ACC 的交集	[208,256)	48 列物理空间交替复用
SF	[464,512)	分块量化的 scale 输入

TMEM 的行列视图以及 SF 为什么也占 TMEM，见 TMEM 先验。容量关系很直接：两份独立 ACC 需要 256+256+48=560 列；让它们共享 48 列后，恰好变成 256+256−48+48=512 列。

共享地址之后，关键就变成这些地址什么时候可以改写。假设 tile0 写在 ACC0，tile1 准备写 ACC1。tile1 会覆盖交集，因此 epilogue 先取走 tile0 在交集中的旧值，再允许 tile1 开始 MMA；tile0 在其他列中的结果可以继续慢慢搬出。发生重叠的行为是：ACC1 的 MMA 计算，与 ACC0 剩余结果的读出、后处理和写回并行。

下面用公开 CUTLASS 的双 CTA、FP32 累加、BF16 输出示例解释这次交接。每个 CTA 把结果分成八个 128×32 epilogue 块；48 列交集需要先读两个块，共 64 列。它是与照片相配的教学例子；后页引用的 MegaMoE NVFP4 版本使用 64 列交集与 128×64 epilogue 块。两个配置采用相同的生命周期思路。CUTLASS 配置与提前释放实现

以 ACC0 → ACC1 为例，交接过程是：

步骤	读取的物理列	进度与数据位置
1	[224,256)	读入寄存器，转换后写入输出 SMEM，并提交 TMA store
2	[192,224)	读入寄存器；与上一步合计覆盖 [192,256)，已经包含全部交集
3	等待 TMEM loads 并 handoff	当前块的旧值已在寄存器；前一块已交给输出流水线。无需等所有 GMEM 写回完成
4	[160,192) 等剩余六块	tile1 的 MMA 可以写 ACC1 的 [208,464)，同时继续处理 tile0

这里用寄存器保护的是当前读出的块。第一块已经交给输出 SMEM，不需要一直把前两个块都留在寄存器中。输出 SMEM 又有自己的复用条件，TMA store 读完对应槽位后才能覆盖；这部分生命周期见同步与异步完成。

以下是两个角色并发执行的教学伪代码。大写操作代表包含必要同步的整体动作，重点是“何时提交下一次 MMA”，而不是具体 API 参数。

# MMA producer：CTA pair 中选出的一个线程发起整次 MMA。
acc_base = [0, 208]

for tile in tile_stream:
    if tile > 0:
        WAIT_HANDOFF_FROM_BOTH_CTAS(tile - 1)

    dst = acc_base[tile % 2]
    for k_index, k_piece in enumerate(K_PIECES(tile)):
        a_desc, b_desc, sfa, sfb = PREPARE_AND_WAIT_OPERANDS(tile, k_piece)
        ASYNC_MMA(dst, a_desc, b_desc, sfa, sfb,
                  enable_input_d=(k_index != 0))
        SCHEDULE_INPUT_RELEASE_AFTER_MMA(k_piece)  # 完成后归还输入 stage

    COMMIT_MMA_COMPLETION(tile)  # 完成时通知 epilogue

# Epilogue consumer：各 CTA 的四个 warp 读取自己的 128 行结果。
for tile in tile_stream:
    WAIT_MMA_COMPLETION(tile)
    slot = tile % 2
    order = range(7, -1, -1) if slot == 0 else range(8)

    for ordinal, block in enumerate(order):
        col = acc_base[slot] + 32 * block
        regs = ASYNC_LOAD_TMEM(col, rows=128, cols=32)
        WAIT_TMEM_LOADS()

        if ordinal == 1:
            PUBLISH_HANDOFF(tile)  # 交集旧值已安全取走，允许下一次 MMA

        CONVERT_AND_STORE_TO_PROTECTED_OUTPUT_SMEM(regs)
        SUBMIT_TMA_STORE()         # 输出 SMEM → GMEM
        # 本块寄存器可以复用；继续读取当前 tile 的剩余块。

在 CuTe 实现中，这些关键动作分别对应 acc_pipeline.producer_acquire()、cute.gemm()、producer_commit()，以及 consumer 一侧的 consumer_wait()、TMEM cute.copy()、fence_view_async_tmem_load() 和 consumer_release()。最后这个 release 才是允许下一次 MMA 复用交集的 handoff。累加器流水线实现

ACC1 的交集位于低端，所以消费 tile1 时改为从低列往高列读。tile2 再用 ACC0，则等待 tile1 的 handoff：同一组 epilogue 按顺序处理 tile，走到 tile1 已意味着 tile0 全部处理完；再取走 tile1 的交集，就能安全重用 ACC0。

这项技巧同时保留了大 tile 与近似双缓冲。它只要求较小的寄存器 fragment 暂存当前块，又把下一次 MMA 的开始时刻前移到“交集已读走”，从而给计算与后处理重叠留下更长的窗口。

---

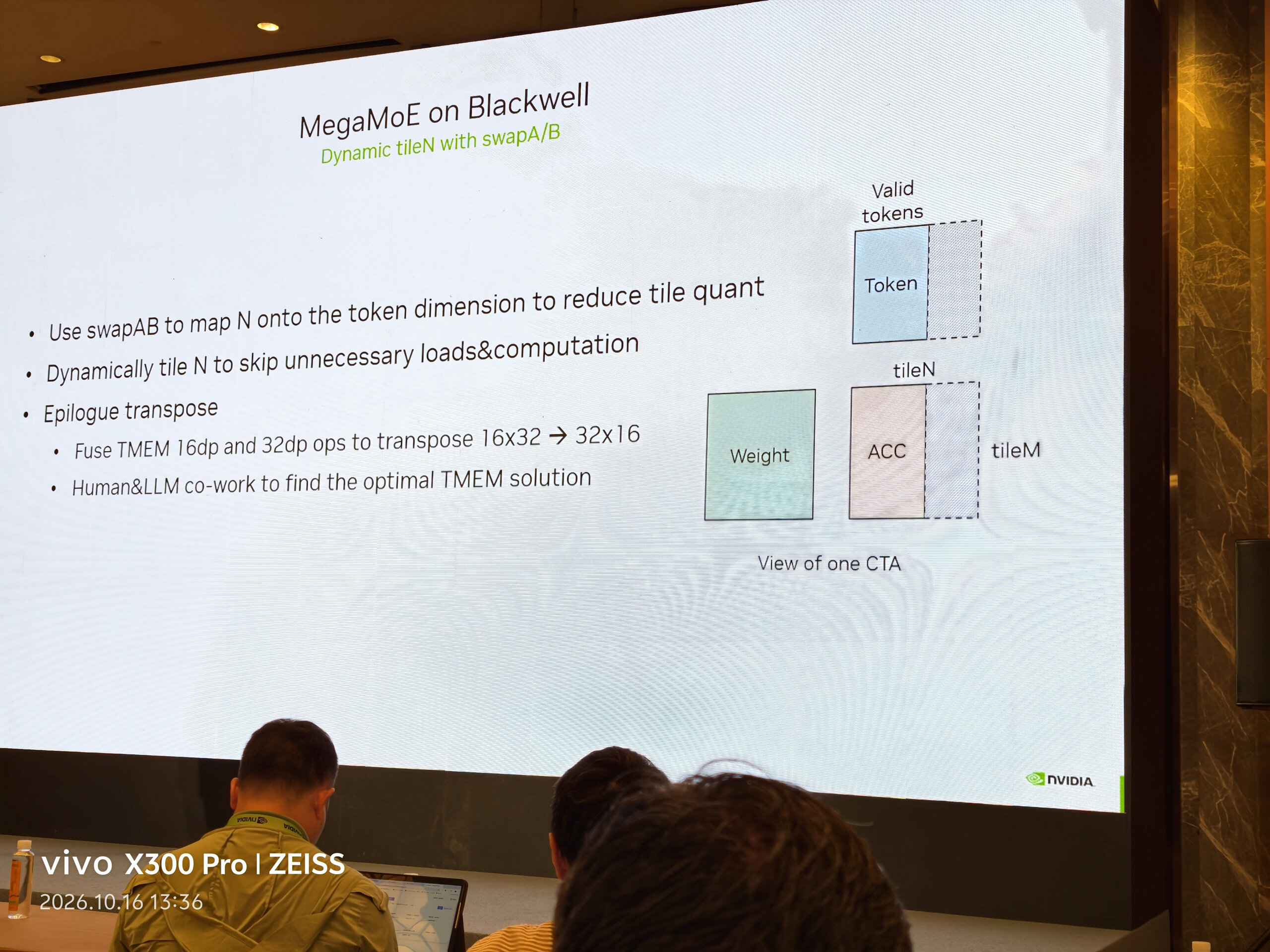

04 动态 N 与 swapAB：让 Tensor Core 少算 padding

大 tile 有利于复用，但 MoE 中每个专家分到的 token 数不固定。若一个专家只有 20 个 token，却始终按 256 个 token 的 tile 计算，大部分乘加都花在 padding 上。因此，本页的目标是：保留大 tile 的上限，同时让实际 MMA 范围跟着有效 token 数缩小。

这要利用 SM100 MMA 形状的一个能力：N 可以通过发起时的指令描述符调整。普通计算 Y=XW 把 token 放在 M 维，swapAB 则改为：

这样，M 对应输出通道，N 对应 token。图中的虚线部分就是尚未填满的 token 列，动态缩小 N 后，可以减少这些列对应的无效乘加。

在所核对的 MegaMoE NVFP4 版本中，静态最大 N 可选 64、128、256；运行时把有效 token 数向上对齐到 16，再写进 MMA 描述符：

N_compute = (valid_tokens + 15) & -16
idesc = static_fields | ((N_compute >> 3) << 17)

因此 Nmax=256 时，非空 tile 的实际 N 可以取 16、32、48……256。这里改变的是 Tensor Core 实际执行的矩阵范围。动态 N 实现

例如 20 个有效 token 对齐到 N=32，原本 236 个 padding token 降为 12 个。双 CTA 的逻辑范围由 256×256 缩成 256×32，各 CTA 对应 128×32。这个版本的 epilogue 仍按每 CTA 128×64 分块组织，因此要分别看两种粒度：MMA 按 16 调整计算范围，epilogue 按 64 处理结果。 epilogue 配置

swapAB 于是有了明确的收益来源：把长度不规则的 token 维，放到硬件允许细调的 N 上，减少 padding 对应的矩阵计算，为缩短 MMA 执行时间创造空间。它也带来一个后续问题：结果现在是转置后的方向，epilogue 要把数据重排到激活、量化和输出需要的布局。下一页就是为降低这笔成本而设计的。

---

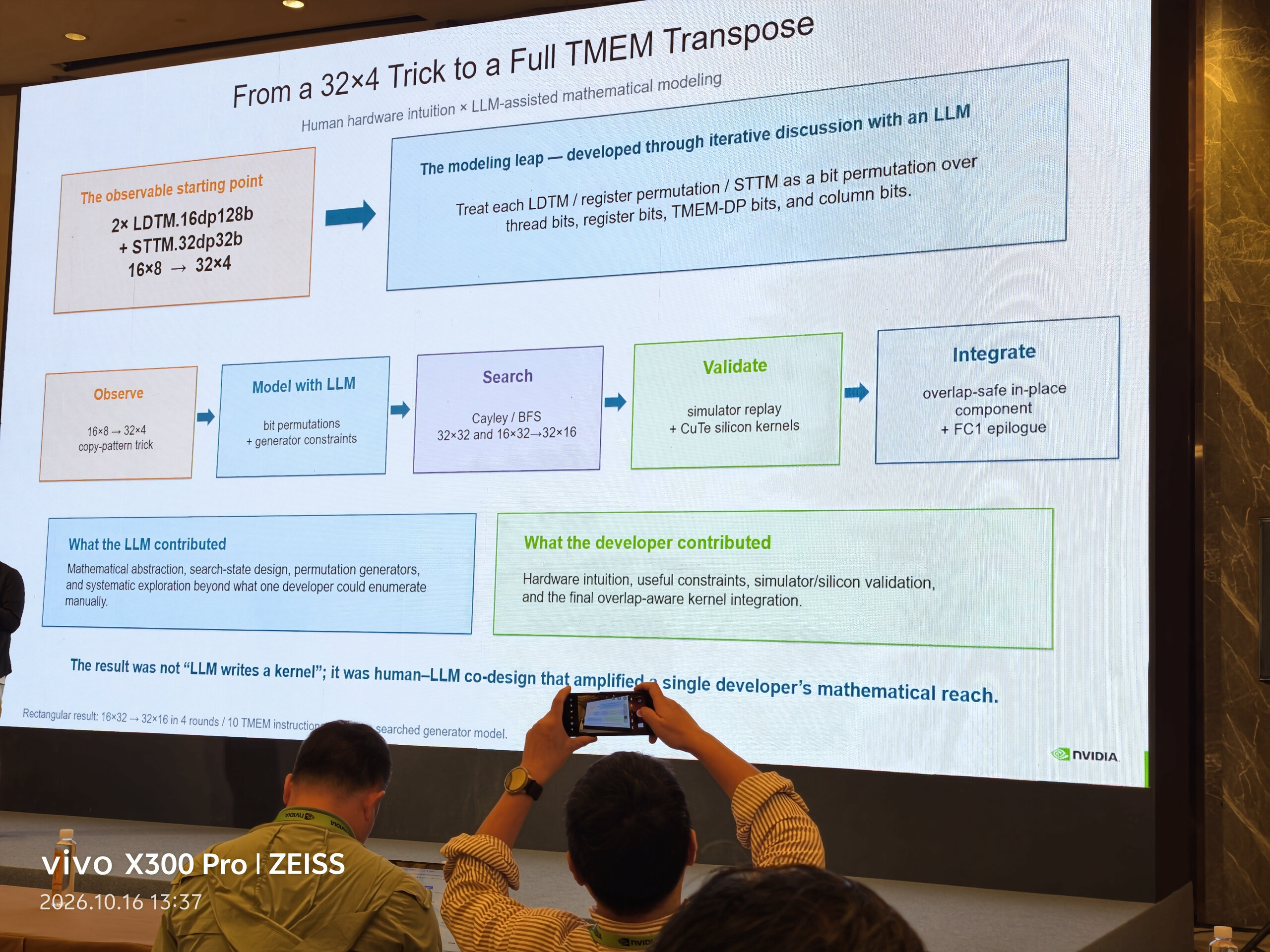

05 借助 TMEM 读写映射，省掉转置的 SMEM 中转

swapAB 省下了无效计算，但如果每次 epilogue 都要先写一遍 SMEM，再换一种布局读回来，转置就会争用输入流水线和通信也需要的容量、带宽。这里提出的思路是：结果本来就在 TMEM，能否直接利用 TMEM 到寄存器的映射，把跨线程的数据交换完成？

先看常见基线。线程从 TMEM 取得结果后，按旧布局写入 SMEM，经过同步，再按新布局读回寄存器。SMEM 充当线程之间交换数据的中转站。相比之下，本页使用 TMEM 的不同 load/store 形状，让同一批数值在读出、写回时发生坐标置换；对应的布局概念见 TMEM 先验。

路径	转置如何完成	需要付出的主要资源
SMEM 中转	TMEM → 寄存器 → SMEM → 同步 → 换布局读回寄存器	SMEM scratch、SMEM 读写、线程同步
本页方案	TMEM → 寄存器重排 → 按另一种 TMEM 映射写回，分轮组合	TMEM 读写、局部寄存器重排、完成等待

标题里的 32×4 是这个探索的起点：它表示 TMEM 中 32 行、4 列的 32-bit 数据，而不是一次完整转置的目标大小。

TMEM 中的 16×8：共 128 个 32-bit 值
    ↓ 两次 LDTM.16dp128b
32 个线程，每线程拿到 4 个值
    ↓ 按 STTM.32dp32b 的线程／寄存器映射写回
TMEM 中的 32×4：仍然是这 128 个值

读指令与写指令采用不同的坐标映射，同一批寄存器值写回后就分布到了新的位置。这个小变换本身只是一个构件；把多种读写映射和线程内部的寄存器排列组合起来，才得到 16×32 → 32×16 的完整转置。照片给出的构造是四轮、十条 TMEM 指令。

讲座中人与 LLM 的协作也围绕这个结构展开。开发者先找出有效的小变换，并限定合法指令、寄存器与原地覆盖条件；随后把每次操作抽象成线程编号、寄存器编号、TMEM 行列编号之间的位排列，用搜索寻找能组成目标转置的序列。最后还要重放坐标映射，在实际 CuTe kernel 中验证，再处理原地转置与重叠累加器的生命周期关系。

公开实现把转置拆成可单独推进的 load、寄存器排列和 store 步骤，因此可以与 SwiGLU 等计算交错。融合路径还可以停在最终结果已进入目标寄存器布局的时刻，直接继续激活或量化，省掉原本只为“完成转置接口”而做的最后一次 TMEM 写回。转置构件、epilogue 集成

这样节省的是转置专用的 SMEM 中转。输入和输出流水线仍可以使用 SMEM，而被腾出的容量则有机会留给更多输入 stage 或通信缓冲。它让上一页的 swapAB 更容易在融合 kernel 中发挥收益。

---

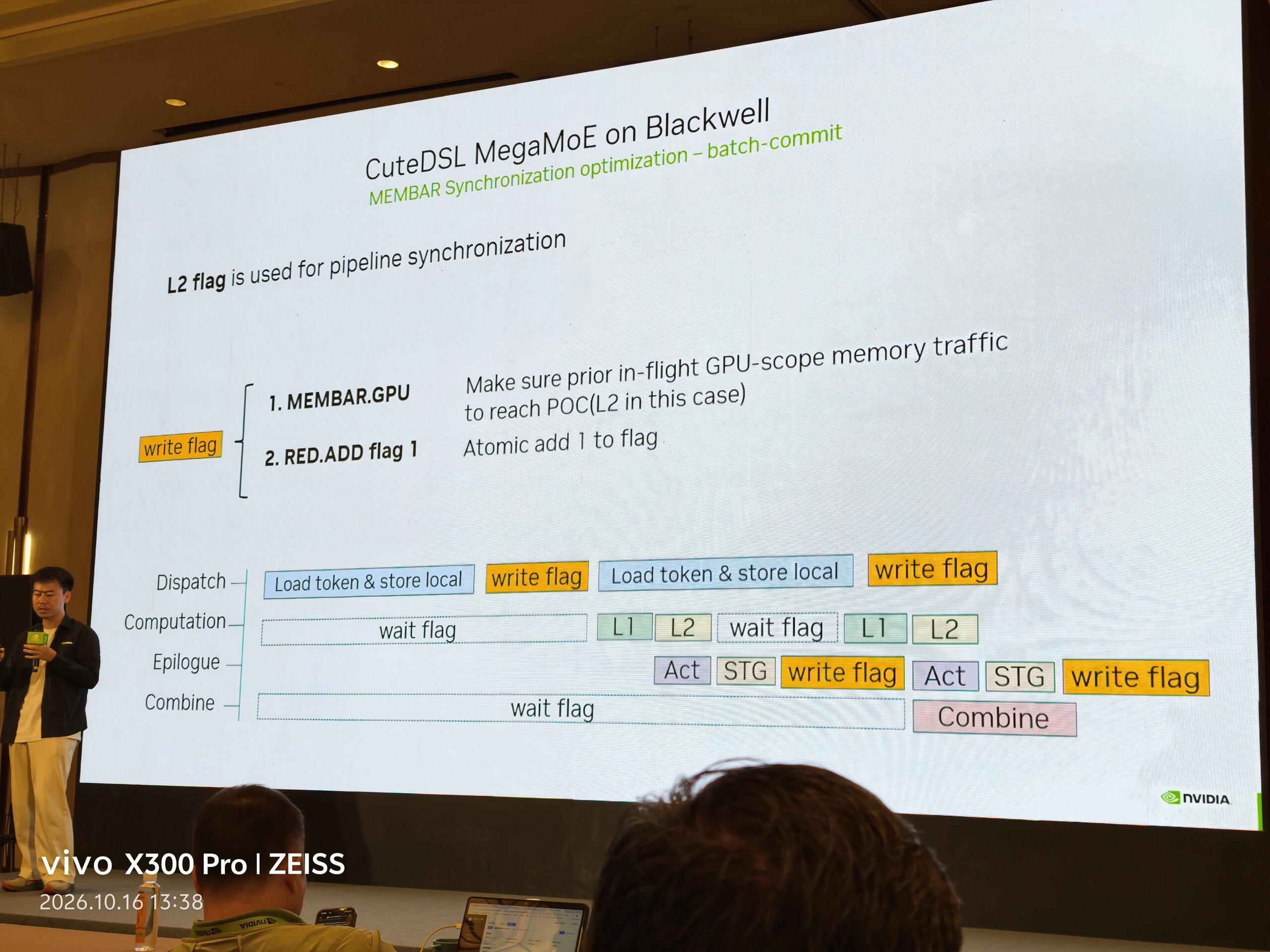

06 数据已经写出，为什么还要发布 flag

前几页解决单个 tile 内部的计算与后处理，这一页转向阶段之间的交接。假设每批 token 很小，搬运和计算都很快，那么频繁等待“数据已经准备好”的通知，也可能成为流水线中的明显空隙。

本例主要有两条交接链：Dispatch 将 token 写入本地池后，通知 FC1 可以取数；FC2 epilogue 将专家结果写到输出池后，通知 Combine 可以回传。图中的 write flag 包含内存顺序与计数器更新两个动作：

生产者：写入数据 → MEMBAR.GPU → REDG：flag += 1
消费者：等待 flag 达到就绪条件 → 按同步协议读取数据

这里 STG 是普通全局内存写入，REDG 是不返回旧值的全局原子归约，本例用它把就绪计数加一。MEMBAR.GPU 让发布线程此前的数据访问与后续 flag 更新保持 GPU 范围内所需的顺序。它与消费者的 acquire 等操作共同建立“看到通知后可以使用数据”的关系，详细语义见同步先验。

这也解释了图中的等待为什么值得单独优化。通知之前的数据可能已经在途，但生产者仍需要推进这次有顺序要求的发布；消费者则在 flag 上等待。若每个小块后都重复这一套动作，通知就会反复切开原本可以连续推进的工作。接下来的两页分别摊薄 fence 成本，并使发布过程异步化。

---

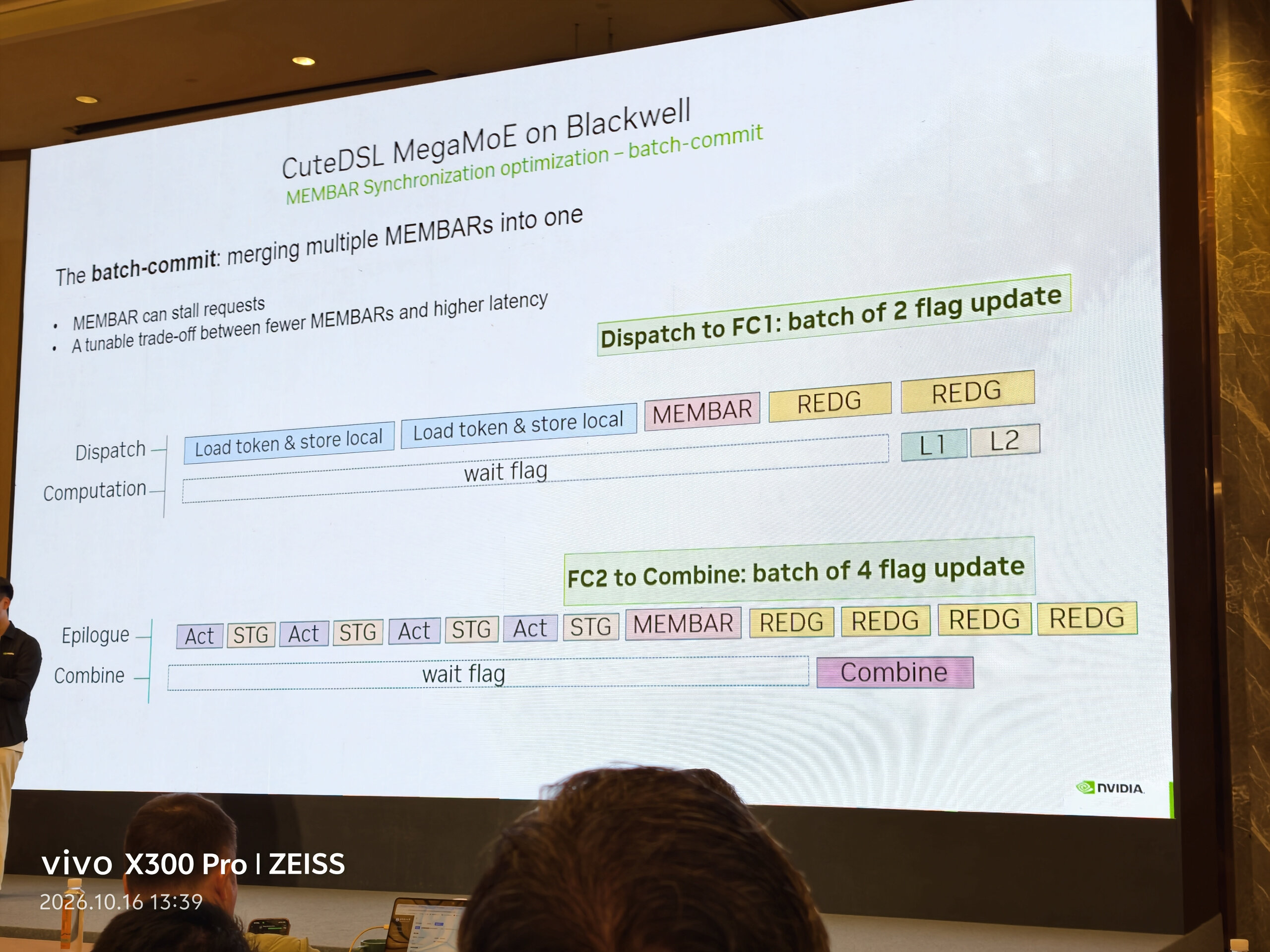

07 批量提交：让多批数据共用一次 MEMBAR

如果下游暂时有工作可做，不必要求每一小批数据都立刻单独通知。那么可以先连续完成几批写入，再用一道 MEMBAR 统一建立顺序，随后发布各自的 flag：

逐批发布：写 A → MEMBAR → flagA++ → 写 B → MEMBAR → flagB++
批量发布：写 A → 写 B → MEMBAR → flagA++ → flagB++

合并成立的原因是：A、B 的写入都位于这道 MEMBAR 之前，两个通知都位于它之后，“先数据、后通知”的关系仍然成立。这里要求相关写入属于发布线程的先行操作；若由其他线程写入，就先完成相应的线程间交接。同步范围与先行关系

照片中，Dispatch → FC1 每两次更新组成一批，FC2 → Combine 每四次更新组成一批。合并的是 MEMBAR；对应的两个或四个 flag 仍分别更新。 于是生产者可以先让多批写入在途，再一起处理发布，减少反复“写一批、停下来建立顺序”的次数。

批量大小同时决定通知延迟。第一批数据即使早已写好，也要等后续数据凑齐才被下游发现，缓冲占用时间也会延长。因此，这个旋钮适合围绕流水线状态调整：下游已有充足工作时可以摊薄发布成本，启动和收尾时则要及时送出通知。讲座中两条链使用不同批量，正是因为它们的生产速度、消费粒度和可隐藏时间不同。

---

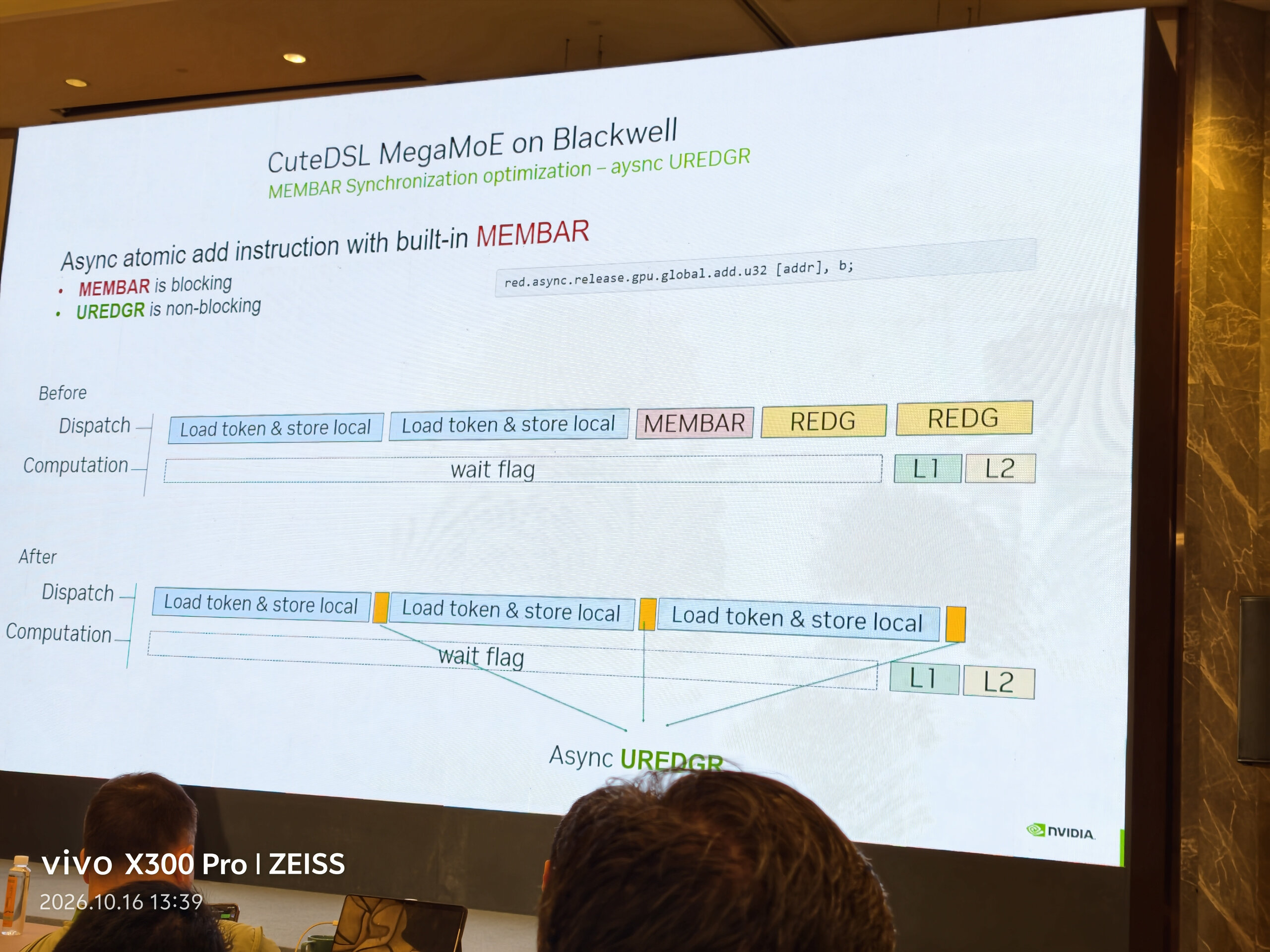

08 异步 UREDGR：通知还在推进，生产者继续工作

批量提交通过晚一点通知，换取更少的 MEMBAR；另一条优化方向则是让生产者不必在通知完成前停住。本页使用带 release 顺序的异步原子加：

red.async.release.gpu.global.add.u32 [flag], 1;

讲座把对应机器指令称为 UREDGR。生产者提交后，硬件按 release 所要求的先后关系推进 flag 更新，生产者可以继续处理下一批数据。下游依然等 flag 达到就绪条件后才消费；release/acquire 的含义决定了这项改写能够保留原有的数据依赖。PTX red.async 语义

图中黄色块从一段明显的发布阶段，变成嵌在相邻两批搬运之间的小块，表达的是这个异步化机会：

生产者：准备数据0 → 提交异步通知0 → 准备数据1 → 提交异步通知1 → …
硬件：                 按顺序完成发布0          按顺序完成发布1

因此，两页优化作用在同一条通知链的不同位置：batch-commit 摊薄 fence 的次数，UREDGR 把发布等待从生产者的关键路径中移出。实际 token 数据仍走原来的 load/store 路径；得到的空间是让“准备下一批数据”与“发布上一批就绪状态”并行。

---

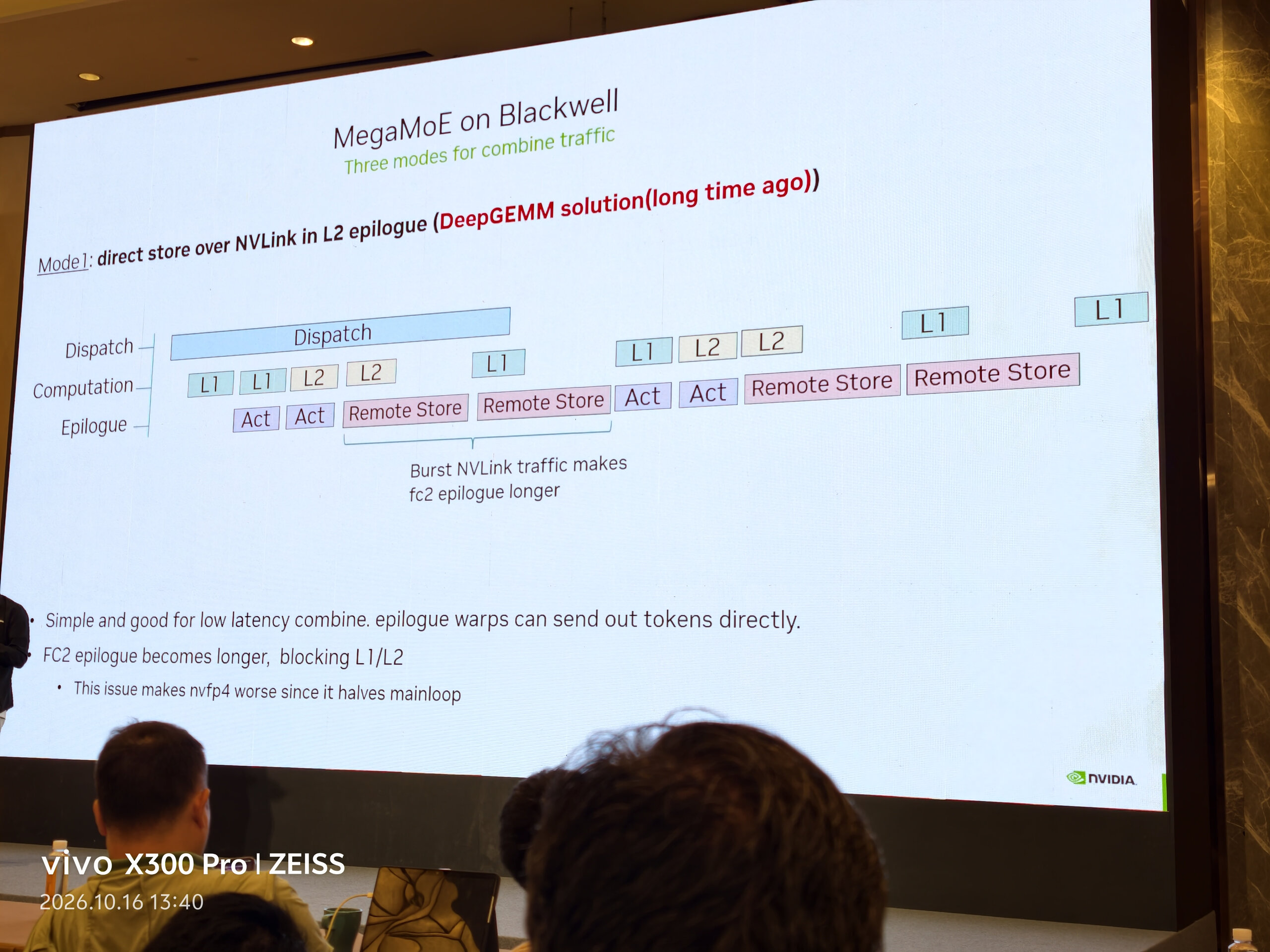

09 Combine 模式一：结果直接写回，但通信占住 epilogue

如果追求单个 token 尽快返回，最直接的路径就是让 FC2 的 epilogue 拿到结果后，立刻经 NVLink 写到来源 GPU。少一次本地池中转，也少一个负责取走结果的角色。照片将它作为早期 DeepGEMM 已使用过的方案。

问题出现在多个 FC2 tile 连续完成时：它们的远程写集中发生，NVLink 接收、传输或请求处理变慢，epilogue 就要花更久才能处理完这一批输出。结合有限缓冲的生命周期，影响会沿着下面的链条传播：

连续 FC2 输出形成通信突发
    → epilogue 的远程写推进变慢
    → 旧结果消费、累加器空间释放变慢
    → 后续 MMA 等待可复用的结果缓冲

即使采用前面的重叠累加器，也只是提前交还部分空间。Epilogue 仍要顺序处理完整 tile，才能持续为更后面的 tile 腾出空间。因此，图中长长的 Remote Store 最终会在上方 Computation 行制造空隙；NVFP4 缩短主循环后，这个问题更容易显露。

这一模式的优势是路径短、结果可以尽快发出。它适合通信规模较小，或远程写能被其他计算充分隐藏的情形。下一页则从执行角色上拆开 epilogue 与 Combine，为较重的通信留出更独立的推进空间。

---

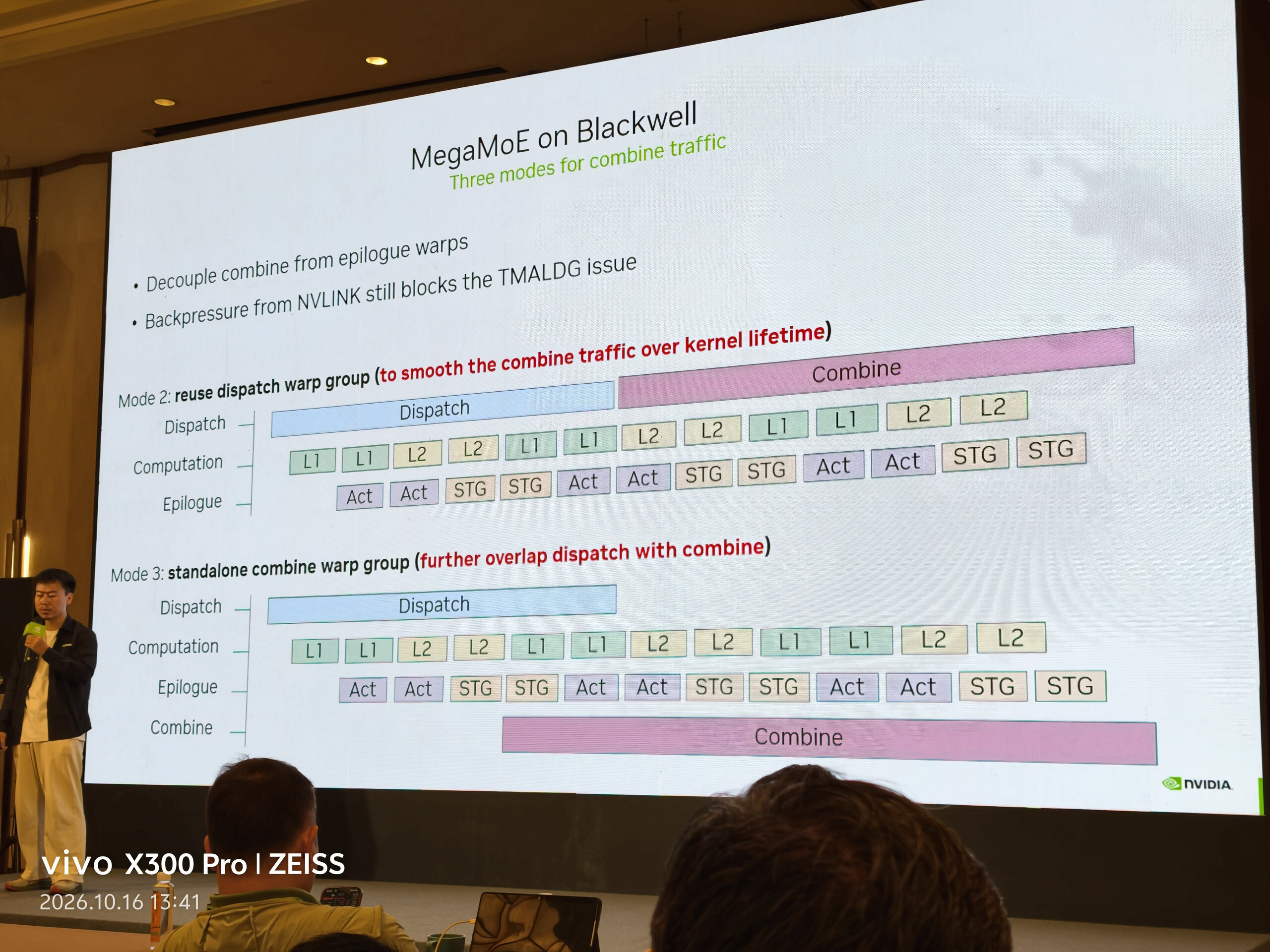

10 Combine 模式二与三：把远程写移交给通信 warps

若远程写让 epilogue 占用过久，可以先让 epilogue 写到本地输出池并发布就绪通知，再由通信 warps 负责取走数据：

epilogue：读累加器 → 本地输出池 → 发布就绪
Combine：等待就绪 → 读本地输出池 → NVLink → 来源 GPU

这增加了本地缓冲和一次读回，却使 epilogue 有机会更早完成当前结果，继续消费下一块累加器。相比模式一，远程传输的速度不再逐条决定 epilogue 的推进速度。角色之间的交接协议见执行组织与同步先验。

两种实现的区别在于 Combine 由谁承担：

模式	执行者	可以重叠的工作	主要资源取舍
模式二	Dispatch warpgroup 完成自己的拉取工作后，转去 Combine	Combine 与后续 FC1/FC2 计算重叠	复用已有 warps，但要等相应 Dispatch 工作结束
模式三	单独的 Combine warpgroup	Combine 可与尚未结束的 Dispatch 及计算同时进行	额外占用线程、寄存器及通信缓冲

图中的模式二先蓝后粉，表示同一组 warps 的职责转换；模式三把 Combine 单独画成一行，因此最早一批 FC2 输出就绪后，回传可以先行启动。

两种模式都把原本集中在 FC2 epilogue 中的通信拉长到更多计算时段，有机会平滑流量。独立 warps 仍会访问共享的存储和互联资源，图中所提的 NVLink 背压仍可能影响 TMA 取数。这也为后面的自适应限流留下了问题：执行角色拆开之后，还要安排好通信请求的注入强度。

---

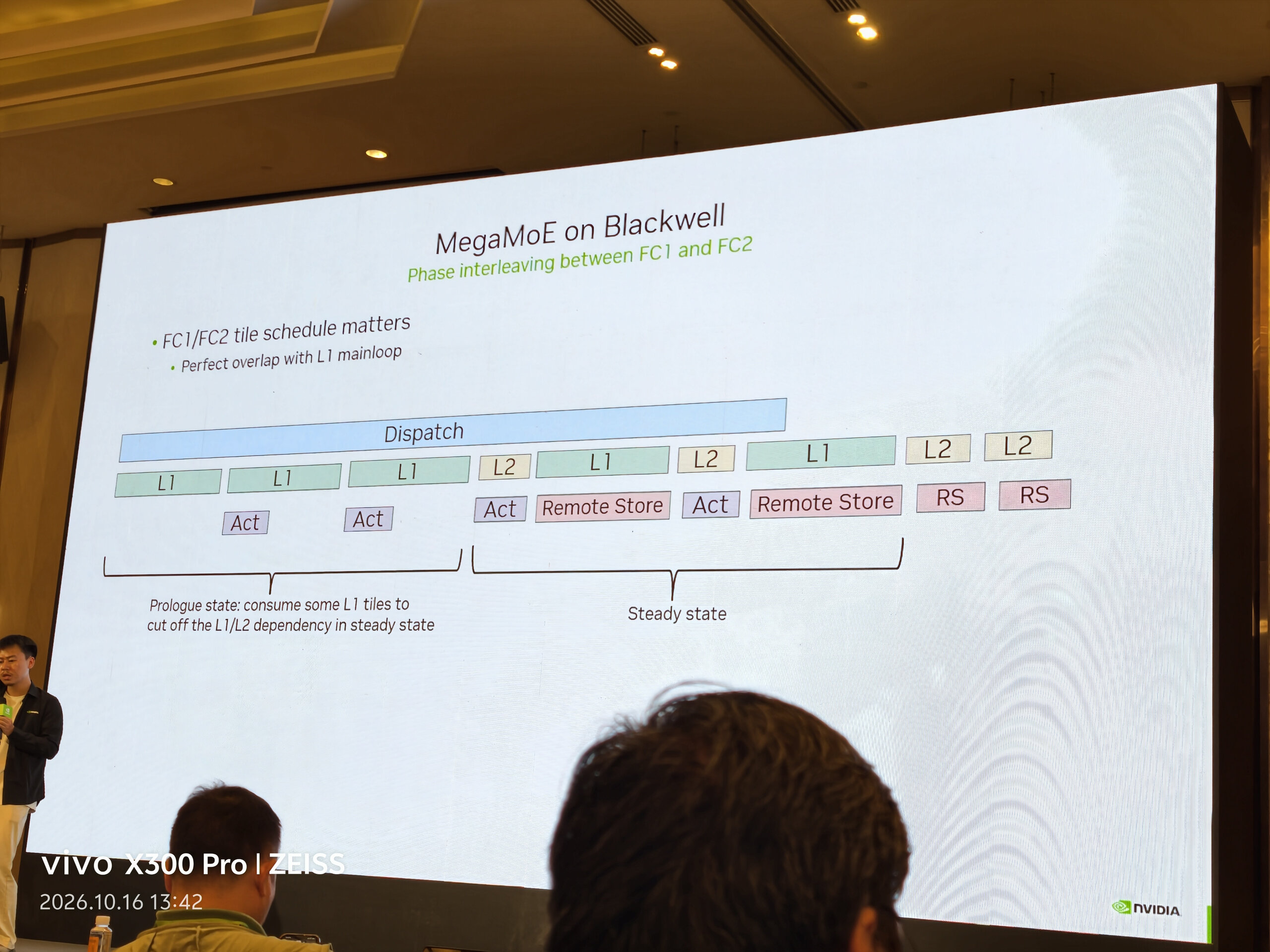

11 FC1 与 FC2 交错：用下一批计算覆盖上一批回传

除了改变 Combine 的执行者，还可以改变任务到来的顺序。若连续安排多个 FC2，就会连续产生远程写；如果在相邻 FC2 之间插入可执行的 FC1，较长的 FC1 主循环就能为前一个 FC2 的回传提供隐藏窗口。

难点在于 FC2 必须等相应的 FC1 输出。图中开头先执行若干 FC1 tile，积累一批中间结果，再进入 FC1/FC2 交错的稳态。它把消费者与刚完成的生产者拉开距离，让 FC2 使用此前已经准备好的数据，降低“做完一块 FC1，立刻停下来等它的后处理，再做 FC2”的紧耦合。

预热：FC1(A) → FC1(B) → FC1(C) → …
稳态：FC2(A) → FC1(D) → FC2(B) → FC1(E) → …
                   ↳ 用 FC1(D) 的主循环覆盖 A 的回传
收尾：处理余下 FC2 与回传

这里 A、B 等表示满足 FC2 输入就绪条件的任务组；一个任务组可能包含多个 FC1 通道 tile，依赖关系见 MoE 数据流。

这种调度把 FC1 的计算时间作为资源，用来吸收 FC2 epilogue 的通信成本。调度者需要同时考虑输入是否就绪、还剩多少 FC1/FC2、结果缓冲是否可用。图中的“预热—稳态—收尾”也说明，最好的顺序可以随执行阶段变化。它为延长通算重叠窗口提供了机会，而不必增加新的计算工作。

---

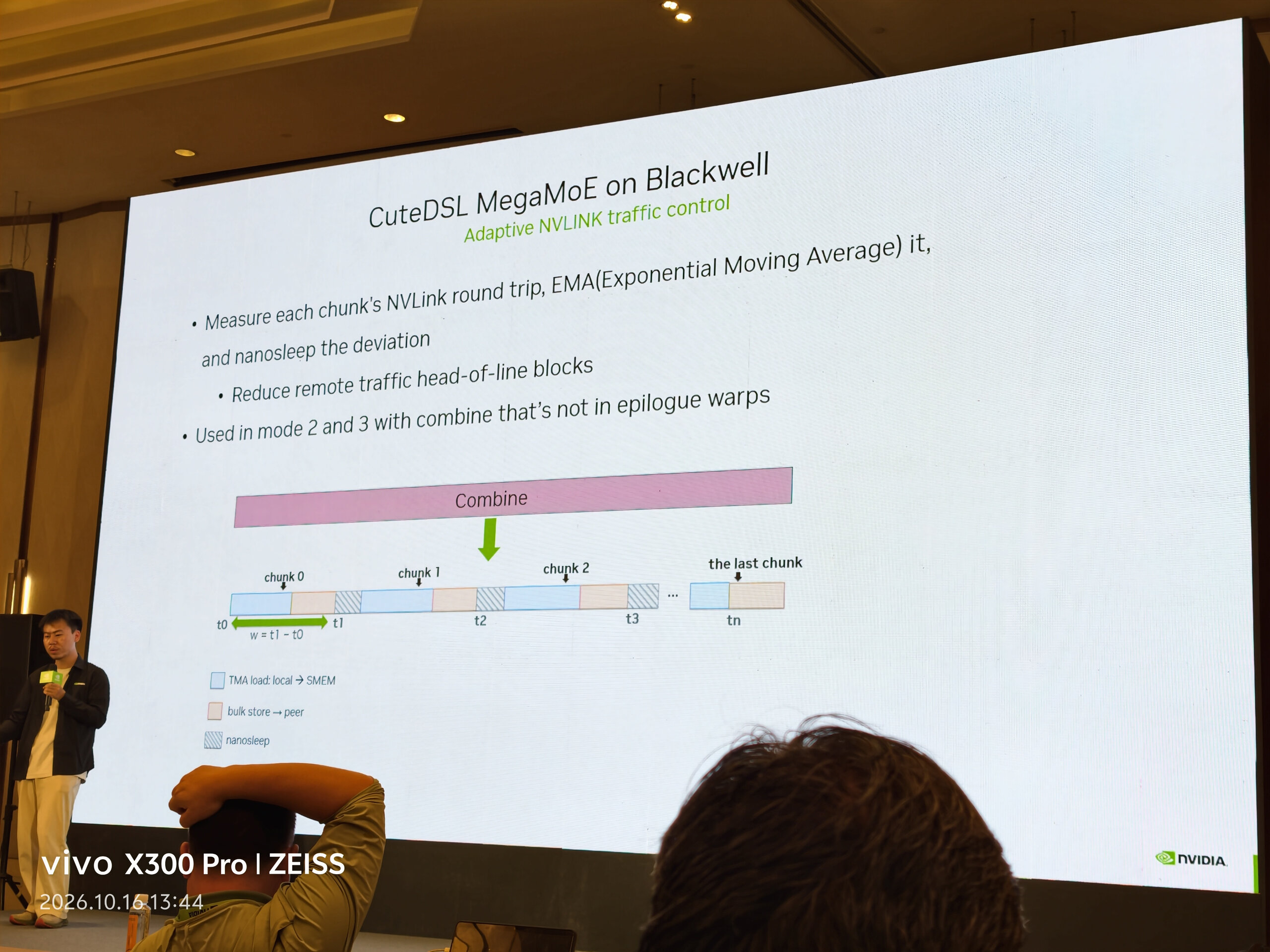

12 自适应 NVLink 流控：少排一点队，给计算取数留空间

如果 NVLink 已经成为瓶颈，继续快速提交请求为什么未必最好？因为链路带宽饱和后，增加请求往往首先增加在途队列，而通信和计算仍会争用部分请求处理、片上存储与访存资源。只要其他在途请求还能保持链路忙碌，当前通信 warp 短暂停顿，就可能减少对计算取数的干扰。

本页用于模式二和三，由执行 Combine 的通信 warps 进行局部调节。每个 chunk 的路径是：

本地输出池 → TMA load → SMEM → bulk store → 对端 GPU
            └──────── 测量这段搬运的完成时间 ────────┘
                                   ↓
                       根据近期耗时决定是否暂停
                                   ↓
                             发送下一个 chunk

公开实现用 clock64 记录从本地 TMA load 开始，到远程 bulk store 完成等待结束的时间窗口，再更新 EMA。忽略整数舍入和上下限后，可以概括成：

偏差超过阈值时，以它为依据调用 nanosleep，然后再处理下一块。测量包含本地读、远程写和相应等待，所以能反映这条通信路径当时的整体推进速度。实现同时处理耗时高于与低于均值的偏差，并给平均值设置范围，在接近任务尾部时减少这种节奏控制。耗时测量与调用位置、EMA 与暂停逻辑

从微架构角度，可以沿三层理解这项节奏控制，相关存储路径见访存与共享资源：

1. 在途传输需要有限的队列、跟踪项与 credit。 下游变慢时，这些资源被更久地占住；增加请求会延长排队，背压再逐渐向发起端传播。
2. 通信与计算的独立 warps，仍可能争用请求处理与存储资源。 普通 SM 访存涉及 MIO/LSU 等派发与执行路径；本例的异步 TMA/bulk 路径也需要 SMEM、本地读取和互联。远程发送、接收端处理与本地读并非完全相同的路径，但其中的竞争足以让计算输入晚到。
3. 取数变慢会进入 GEMM 的关键路径。 下一份 A/B 尚未装满 SMEM stage，MMA producer 就不能继续提交计算。适当降低通信注入强度，可以给这些本地读请求更多推进机会。

硬件背压发生在请求已经进入系统之后；软件暂停则把一部分等待移到下一批请求发出之前。它打开的空间是：保留足以利用链路的并发量，同时减少过量排队，让 Compute 与 Combine 更平稳地共同推进。暂停过长会让链路缺少工作，因此这里用运行时测得的耗时调节节奏。

DMA／互联硬件对请求的聚合与打包也可能受时序影响，为减少小事务开销留下进一步优化空间；本页的主要解释仍是共享资源与在途请求的管理。其目标是整个 MoE 尽早完成，而不是让每个通信 warp 始终连续发射。

---

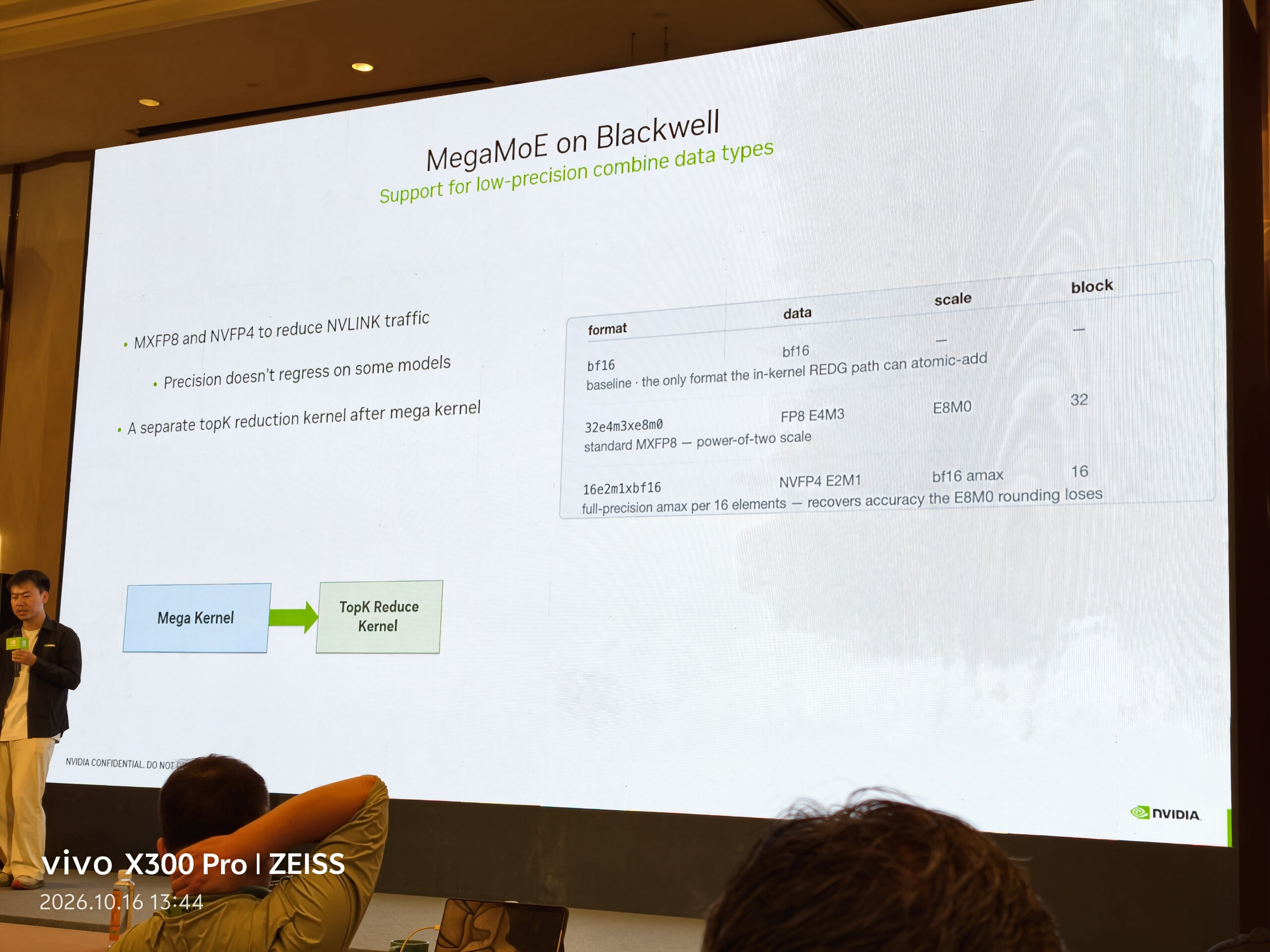

13 低精度 Combine：直接减少回传字节数

前几页不断调整通信发生的时机和方式。如果最终仍受 NVLink 字节数限制，更直接的机会就是压缩专家输出。FC1/FC2 已经采用低精度计算，Combine 也可以选择较低精度的传输格式，从而缩小计算与通信之间的速度差。

照片列出了三种选项：

格式	数值数据	每块的 scale 信息	块大小	只计数据与表中 scale 的平均字节数
BF16	BF16	无	—	2 B/元素
32e4m3xe8m0	FP8 E4M3	1 个 E8M0 scale	32	33/32 ≈ 1.03 B/元素
16e2m1xbf16	FP4 E2M1	1 个 BF16 amax	16	10/16 = 0.625 B/元素

FP8 路径采用 MXFP8 的二次幂 scale。FP4 通信路径则为每 16 个元素保留 BF16 表示的 amax，使缩放参数比 E8M0 更细，缓和 scale 取整带来的精度损失。分块量化的数值含义见 分块缩放先验。

它还改变了结果合并的位置。照片中的 BF16 路径可以在 kernel 内用原子加直接合并多个专家的贡献；对于这些低精度传输格式，本实现先把每个 top-k 分支送到独立位置，随后启动一个 TopK Reduce kernel，解码并汇总：

MegaMoE：FC2 输出 → 量化 → 回传各 top-k 分支的数据与 scale
                              ↓
TopK Reduce：读取各分支 → 解码 → 累加 → 最终 token 输出

因此，它用额外的量化、解码与一次归约 kernel，交换更少的 NVLink 流量。以表中编码计算，FP8 和 FP4 都能显著减少每个元素的传输量；通信越占主导，这笔交换越值得考虑。讲座称部分模型未出现精度回退，也说明格式选择可以根据模型容忍度调整，形成 BF16、FP8、FP4 不同的成本与精度组合。

Hopper

简评：看成熟设计怎样互相配合，组成高效算子。 这一部分更偏工程整合：WGMMA、warp specialization、多级流水和 ping-pong 都是已有设计，价值在于怎样让它们适应 MoE 的不规则任务、量化开销与通信需求。看点集中在具体取舍，以及一次局部调整如何改变后续可用的配置。

优先推荐两条线索：

1. 12 角色折叠与寄存器重分配：减少一组线程，为计算腾出更多寄存器。 将搬运、调度填入闲置的 warp 槽位，把预算集中给计算与 epilogue；再接着读 14 双累加器，看释放出的寄存器怎样用于重叠矩阵计算和缩放。
2. 10 Gate/up 按 8 交错：从后续操作反推权重布局。 让 SwiGLU 需要配对的结果自然落进同一线程，消除一次交换。随后可读 16 十六字节写入，看输出端怎样再次调整数据归属，用少量 shuffle 换取更连续的写出。

主循环和任务级 ping-pong 提供了理解整套实现的背景；上述两条则更适合观察本实现的工程细节。关注的是数据归谁、何时释放、预算如何再利用，以及它们如何共同减少等待。

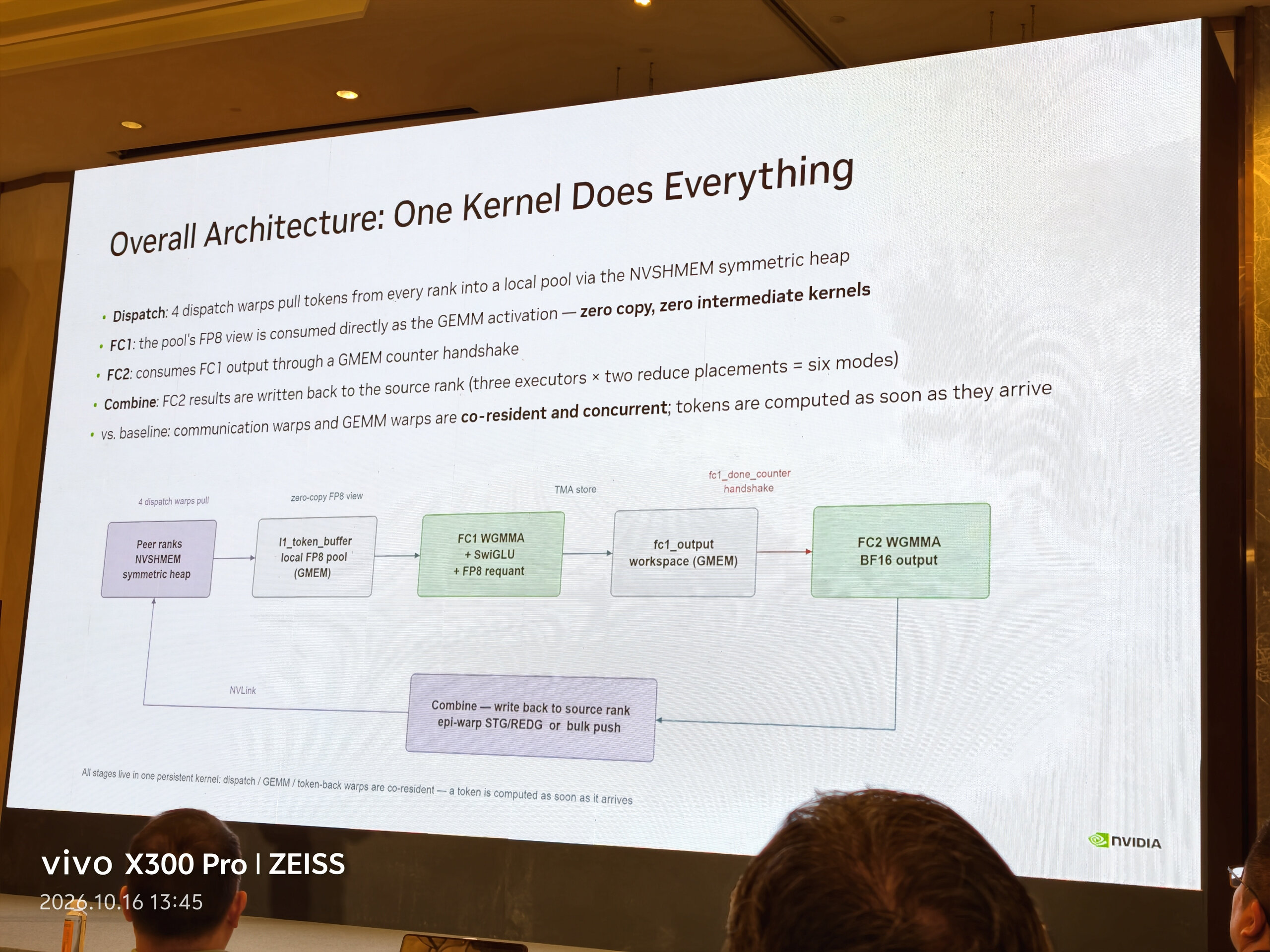

01 整体架构：在一个常驻 Kernel 内推进 MoE

如果 Dispatch、FC1、FC2、Combine 各自等上一整个阶段结束才开始，那么先到达的 token 也必须等待其他 token；每个阶段之间还要交接 kernel、整理输入。MegaMoE 将核心链路放进同一个常驻 kernel，希望把这种整批等待细化为“所需 tile 一旦就绪，就可以继续往下走”。各阶段的含义见MoE 流程与符号。

本实现中，数据实际经过以下位置：

其他 GPU 的 token
    ↓ Dispatch warps 通过 NVSHMEM 拉取
本地 GMEM token pool
    ↓ 直接作为 FP8 激活输入
FC1 WGMMA → SwiGLU → FP8 量化
    ↓ TMA store
本地 GMEM fc1_output
    ↓ fc1_done_counter 通知输入就绪
FC2 WGMMA → BF16 输出
    ↓ Combine
结果送回 token 来源 GPU，并合并专家贡献

这里有两个重要的实现选择。第一，本地 token pool 已采用 GEMM 能消费的 FP8 布局，FC1 可以直接从这个缓冲取数，省去一次额外的格式整理或复制。第二，FC1 与 FC2 通过 GMEM workspace 和完成计数器解耦：FC2 等待的是自己需要的输入分块，而不是一次 FC1 kernel 的整体结束。

这也解释了图中的多行时间线：通信、取数、计算和写出是常驻线程的不同职责，可以同时处理不同任务。融合并没有取消中间缓冲和同步，而是让程序能在更细的粒度上安排它们。缓冲可复用时机、数据可见性以及下游的等待条件，成为后续优化的重点。

Combine 又分成“谁把结果送回去”和“在哪里合并 top-k 贡献”两个选择：可以由 epilogue、复用的 dispatch warps 或专门的 token-back warps 执行回传，再搭配不同的归约位置。由此形成讲座中的六种组合，使通信负担可以按工作负载从计算路径上移开。

---

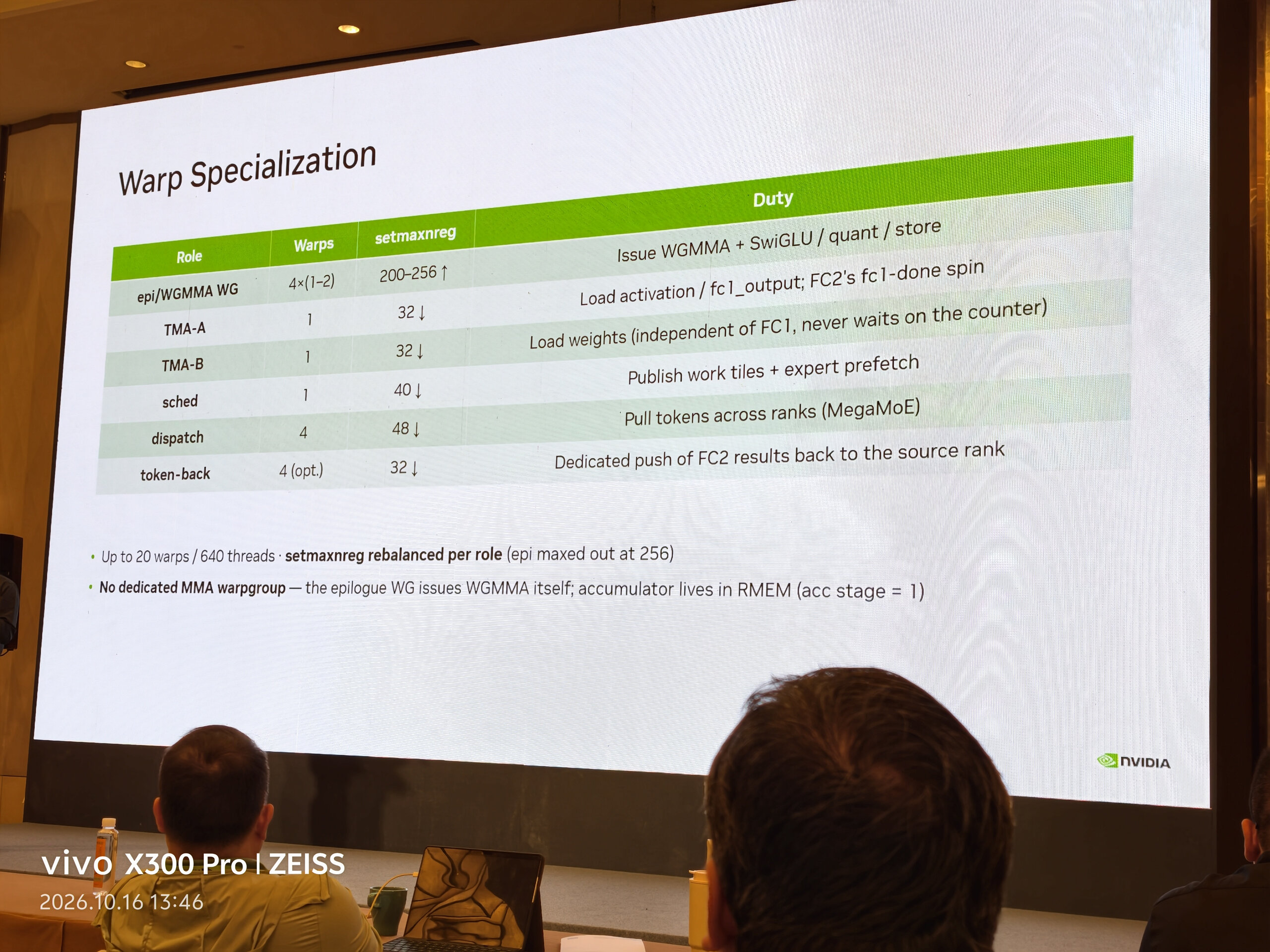

02 Warp 分工：把寄存器留给计算，把等待拆给搬运

一个线程团队同时负责所有阶段，容易把不相关的等待串在一起：例如 FC2 激活尚未就绪，连本来可以先取的权重也一起停下；搬运线程还可能占用计算线程急需的寄存器。这里通过固定角色分工，把依赖和资源预算分别安排。

下表按幻灯片的常规 A/B 映射列出职责。资源分配的方向是把更多寄存器留给计算与 epilogue，让搬运和调度使用较小预算；具体配额以 warpgroup 为单位组织。

角色	Warp 数	寄存器需求	本实现中的任务
计算与 epilogue WG	4×(1–2)	高：累加结果与后处理临时量	发起 WGMMA，并在自己的累加结果上执行 SwiGLU、量化和写出
TMA-A	1	低：地址与流水线状态	搬运激活；FC2 时等待 fc1_done，再读取 fc1_output
TMA-B	1	低：地址与流水线状态	搬运权重，可独立于 FC1 完成计数器继续预取
调度	1	较低：任务描述与调度状态	发布任务 tile，并预取后续专家相关信息
Dispatch	4	较低：搬运与通信状态	从其他 GPU 拉取 token
Token-back	4，可选	较低：回传与通信状态	专门把 FC2 结果推回来源 GPU

Hopper 的 WGMMA 结果直接落在参与计算的线程寄存器中。因此，本实现让同一个 warpgroup 接着做 epilogue，避免再把整块结果交给另一组线程。较大的寄存器配额同时服务于累加结果和后处理临时值；搬运与调度角色主要保存地址、描述符和状态，可以让出更多配额。寄存器如何在运行时重新分配，见寄存器与 setmaxnreg。

TMA-A 与 TMA-B 分开尤其有价值：FC2 权重与 FC1 输出的就绪时间不同，只让激活搬运者等待计数器，权重侧仍有机会提前填充流水线。调度 warp 也不执行 GEMM，而是提前准备接下来要做的工作，减少计算组在任务切换时的空隙。

这一页给出的是整体角色布局。后面的“单个活跃 Dispatch warp”和“合并生产者 warpgroup”会继续压缩其中的低利用率线程，回收线程槽位、寄存器和 SMEM。

---

03 swapAB：让少量 Token 落在可缩小的 N 维

小批量 decode 的问题往往不是缺少矩阵乘法算力，而是一个专家只分到少量 token，原来的计算 tile 却仍然很高。若只有 8 个 token，按 M=64 的 tile 计算，56 行都在处理 padding。要减少这部分工作，首先要让 token 维对应硬件允许细分的方向。

本次 Hopper FP8 路径所用 WGMMA 原子形状为 m64nNk32：M 固定为 64，N 有更细的选择。因此，swapAB 将原来的

改写成

结果相同，但 token 从 M 移到 N；较大的输出通道数则填充 M。本实现选择 M=128 或 256 的通道 tile，token N 可选 8、16、32、64、128。

同样计算 8 个 token、128 个输出通道	普通布局	swapAB
任务 tile	M64×N128	M128×N8
Token 所在方向	M	N
Token 方向的有效比例	8/64	8/8

这样打开的空间很直接：把原本用于 padding 的乘加去掉，并沿充足的通道维继续划分任务。这里利用的是 Hopper 可选的 WGMMA 形状；前面 Blackwell 的 dynamic tileN 则进一步在发起 MMA 时修改描述符中的实际 N。两者都需要先把 token 放到 N，但选择计算范围的接口不同，见MMA 形状与发起方式。

交换输入并不需要先执行一次全矩阵转置。实现通过 shape/stride 视图重新解释现有权重和激活，并把 expert 维保留在 TMA 描述符的批次维中，以坐标切换专家。真正需要恢复的输出布局交给 epilogue：FC1 在寄存器写入 SMEM 时使用目标地址映射；FC2 的相应路径直接从寄存器用 STG 写到所需位置。

输入侧少做一次搬运之后，关键便转移到输出侧：SwiGLU 的 gate/up 是否仍落在同一线程、转回目标布局是否需要线程间交换。讲座后面的“8 元素交错布局”正是为这一步配套设计的。

---

04 FP8 量化：把分块 Scale 的成本融入主循环

FP8 能降低输入带宽和矩阵计算成本，但 scale 的粒度决定了额外工作出现在哪里。整张量共用 scale 时，反量化可以集中在最终 epilogue；沿 K 使用不同 scale 时，各段乘积必须分别缩放后再累加，缩放就进入 GEMM 主循环。

本实现提供两种路径：

数据或处理	Per-tensor	Blockwise
FC1 激活 scale	整体使用标量	每 token、每 K128 块一份
权重 scale	每专家标量	每 128×128 权重块一份
FC2 激活 scale	通过两遍预处理得到标量	FC1 epilogue 在线生成，每 token、每 K64 块一份
反量化位置	epilogue 统一乘 scale	主循环中按 K 块缩放部分结果，再加入累计结果

沿 K 的分块 scale 为什么不能统一挪到最后，见TMEM 与分块缩放。本页的优化问题是：既然需要做这些额外工作，能否利用数据已经在寄存器里、下一段 MMA 已经在运行的时机完成它们？

首先，FC1 生成 SwiGLU 结果后，立即计算块内绝对值最大值，得到 scale 并量化成 FC2 所需的 FP8。这样不必先把完整高精度中间结果写出，再启动一个量化 kernel 读回来。常规布局中，每线程先求自己的局部最大值，再在四个 lane 内通过 shuffle 完成归约；scale 由指定 lane 写出，其他线程用其倒数完成量化。

其次，FC2 将一段 K 再拆成两半，让一半的 WGMMA 运行期间穿插另一半所需的 scale 装载与准备。其目的与输入流水线相同：把 Tensor Core 和标量/向量操作安排到相互可重叠的区间。后面的“双累加器”一页会进一步展开这种安排。

最后，激活 scale 的搬运与 A/B 搬运计入同一个 TMA stage 的完成条件。消费者等待一次，就知道这份输入及其 scale 已一同就绪，省去额外一套就绪交接。这里复用的是异步流水线的完成协议，scale 本身的计算和搬运仍属于量化路径的成本。

---

05 两个 Warpgroup 合作：把同一任务分成两半

大 tile 可以增加输入复用、减少调度任务数，但结果矩阵也会占用更多寄存器。这里的做法是：任务保持较大，让同一个 CTA 内的两个 warpgroup 分别承担一半结果。

以非 swapAB 的 M64×N256 为例：

同一个 task：64 个 token × 256 个输出通道

WG0：通道 [0,128)   → 自己的 WGMMA → 自己的 epilogue
WG1：通道 [128,256) → 自己的 WGMMA → 自己的 epilogue
                              ↓
                    任务边界 NamedBarrier
                              ↓
                      一起进入下一个 task

两个 WG 位于同一个 CTA、同一个 SM，分别持有自己的结果寄存器。它们可以复用已搬入 SMEM 的激活 tile，而不同通道对应各自的权重部分；结果与 epilogue 也随通道一同划分。这样既保留较大任务的输入复用，又把每个 WG 要持有的结果限制在一半。

形状较小时，例如非 swapAB 的 N128，只需要一个 WG；swapAB 把通道放在 M，因此对应的是 M128 用一个 WG、M256 用两个 WG。这里的 128/256 描述任务切分，不改变WGMMA 原子形状。

这一模式的取舍可以从时间线看清：每个 WG 都是先完成本任务的矩阵计算，再处理自己的激活、量化和输出；两个 WG 在任务边界会合。因此它擅长摊薄较大任务的搬运和调度成本，但仍留下了把 epilogue 与下一任务计算交错的空间。独立 TMA warps 可以继续预取，而下一页将进一步调整计算 WG 之间的任务归属。

---

06 任务级 Ping-pong：让上一任务的后处理覆盖下一任务的计算

若一个 WG 做完 WGMMA 后，还要花时间处理 SwiGLU、量化和写出，那么 Tensor Core 在这段时间可能缺少后续工作。两个 WG 已经各自拥有寄存器，便可以把任务分给它们交替执行：WG-A 处理 task0、task2，WG-B 处理 task1、task3。

与上一页相比，变化发生在任务所有权上：现在每个 WG 持有一个完整 task，不再各做同一 task 的半边。

执行区间	WG-A	WG-B
启动	WGMMA(task0)	等待计算轮次
稳态 1	epilogue(task0)	WGMMA(task1)
稳态 2	WGMMA(task2)	epilogue(task1)
稳态 3	epilogue(task2)	WGMMA(task3)

这依赖 Hopper 的结果归属：task0 的累加结果留在 WG-A 的线程寄存器中，WG-B 计算 task1 使用另一组线程的寄存器，因此可以在保留旧结果的同时推进新任务。

实现用两套 PipelineOrder 分别管理计算轮次与 epilogue 轮次。math_wg_order 让两个 WG 按任务顺序交接 WGMMA 阶段；epi_wg_order 管理后处理和输出资源的交接。它们允许“一个 WG 的计算”和“另一个 WG 的 epilogue”并行，同时保持各自阶段内部的顺序。

任务结束时，交接动作要放在等待未来任务之前：先完成当前任务所需的输出收尾与通知，交还 epilogue 轮次，再去等自己隔一个任务后的描述符。否则，一个 WG 等待新任务时仍持有旧资源，另一个 WG 就可能无法继续推进。跳过属于对方的任务时，则只推进本地流水线状态，不额外触碰 barrier。

本实现把 ping-pong 用于一个 WG 能独立承担的任务形状：非 swapAB 的 N128，或 swapAB 的 M128。它用两组结果寄存器和额外交接换取计算、后处理的重叠；当 epilogue 的工作能放进对方的 MMA 时间窗，原本暴露在计算之后的尾部就有机会被隐藏。

---

07 Cluster 与 TMA 多播：让相邻 CTA 复用同一份输入

一个 CTA 内已经可以复用输入，但相邻 CTA 仍可能重复加载同一块激活或权重。如果将具有这种复用关系的任务放进一个 cluster，就可以用 TMA multicast 从源端读取一次，再分发给多个 CTA 的 SMEM。Cluster 的执行与存储特性说明了这种跨 CTA 合作的基础。

本实现采用 (2,1)、(1,2) 或 (2,2) 的 cluster。按输出矩阵的 M 行、N 列排列时，复用关系来自 GEMM 本身：

            N →
        CTA(0,0)  CTA(0,1)   同一行共享 A
M ↓
        CTA(1,0)  CTA(1,1)   同一行共享 A
           ↑         ↑
        同一列共享 B

因为 A 的坐标由 M、K 决定，所以沿 N 相邻的 CTA 可收到同一个 A tile；B 由 K、N 决定，所以沿 M 相邻的 CTA 可收到同一个 B tile。映射到两种实现后：

输入布局	沿 cluster-N 共享 A	沿 cluster-M 共享 B
普通布局：A=激活、B=权重	激活	权重
swapAB：A=权重、B=激活	权重	激活

例如两个 CTA 都需要同一份 16 KiB 输入，普通加载需要 L2 向它们分别供数，合计 32 KiB；多播只需源端供数 16 KiB，再分发成两个 SMEM 副本。它不增加 HBM 流量，并减少 L2 到计算端的重复供数，让原本用于重复搬运的带宽可以服务其他输入。

每个 CTA 仍独立运行自己的 WGMMA、保存自己的结果；这里合作的是输入搬运。调度器按 cluster 安排具有复用关系的 tile，同时保留每个 CTA 对应的 fc1_done_counter 槽位，使它可以依据自身输入的完成条件推进。这样，输入共享不会把所有后续任务强行绑成一个共同完成的单元。

---

08 主循环与输出流水线：只等待即将复用的那一份缓冲

如果每次搬入、计算、写出之后都把异步操作全部等完，独立硬件也只能串行工作。这一页的思路是把缓冲分成多个 stage：当前 stage 被消费时，下一份数据继续准备；只有即将覆盖某个 stage 时，才等待它原来的使用者退出。

输入侧在稳态保留一组未完成的 WGMMA。示意过程如下，group 是提交后的异步计算组：

输入 stage0 就绪 → 发起并提交 WGMMA group0
输入 stage1 就绪 → 发起并提交 WGMMA group1
等待到最多剩 1 个未完成 group
    → group0 已完成，释放 stage0 给 TMA 填入后续输入
    → group1 继续计算
再发起 group2，按相同方式回收 stage1

关键是把 consumer_release 放到旧输入不再被 WGMMA 使用之后，同时让较新的 WGMMA 保持在途。TMA 生产者还会提前尝试获取下一 stage；已经空闲时可直接推进，尚未空闲才进入等待路径。A/B stage 数则根据 tile 大小和可用 SMEM 预算配置，使较小 tile 有机会拥有更深的预取队列。异步完成与缓冲生命周期给出了这类交接的通用规则。

输出侧采用两个 4 KiB SMEM stage。线程先把寄存器结果写入一个 stage（R2S），再提交 TMA store，将它从 SMEM 写到 GMEM（S2G）；与此同时，下一个输出分块可以写入另一个 stage：

分块	寄存器 → SMEM	可并行推进的工作
subtile0	写 stage0，提交 TMA store0	准备 subtile1
subtile1	写 stage1，提交 TMA store1	TMA 继续读取 stage0
subtile2	确认 stage0 的旧数据已被 TMA 读走，再覆盖 stage0	store1 继续推进
subtile3	同样复用 stage1	store2 继续推进

因此，回收源 SMEM 只需要确认 TMA 已读完这份源数据；需要向 FC2 或 Combine 发布结果时，再完成对应的目标可见性与通知协议。把这两个完成点分开，才能保留输出传输和下一块 R2S 的重叠窗口。

本实现还让 FC1 与 FC2 复用同一份 WG 私有输出环：FC1 的 64×64 FP8 和 FC2 的 64×32 BF16 都恰好是 4 KiB。阶段切换后可以更换数据解释，而不必同时保留两套输出缓冲。省下的 SMEM 又能用于输入预取或通信，从而把缓冲容量与延迟隐藏一起考虑。

关键代码可对照 WGMMA 主循环与双 stage 输出路径。

---

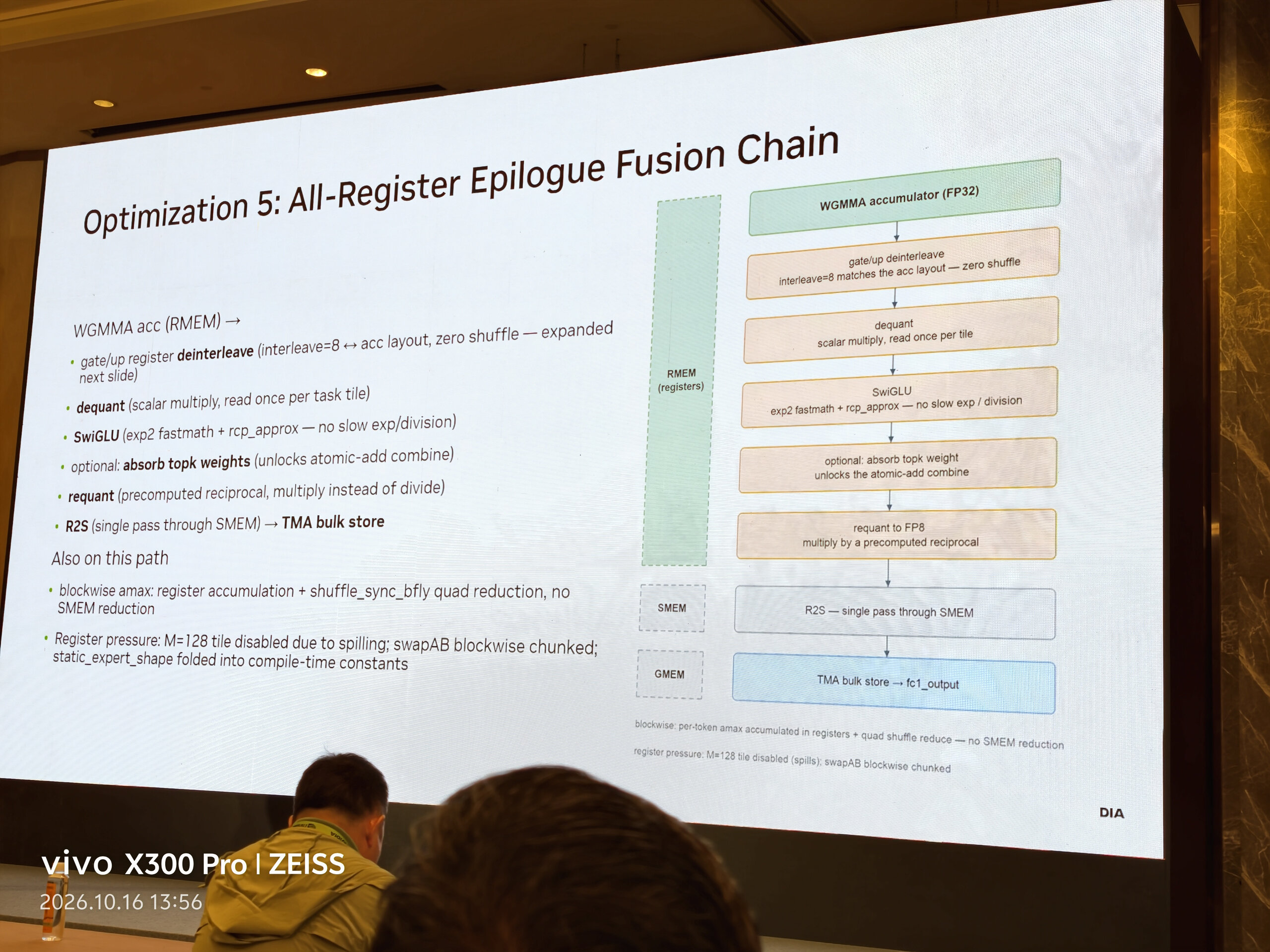

09 寄存器内融合 Epilogue：让中间结果只在最后写出

FC1 之后还要反量化、组合 gate/up、计算 SwiGLU，再量化成 FC2 输入。若每一步都写出中间张量，数据会反复经过存储系统；即便融合到一个 kernel，额外的 SMEM 中转和同步也会消耗资源。Hopper 的累加结果已经在寄存器中，因此这条路径尽量就地把它变成最终需要写出的 FP8。

以常规 per-tensor FC1 为例，整条处理链是：

线程寄存器中的 FP32 累加结果
    → 取得本线程配对的 gate / up
    → 乘输入与权重的反量化 scale
    → SwiGLU
    → 可选：乘路由权重
    → 乘量化 scale 的倒数，转换成 FP8
    → 一次 R2S，写入输出 SMEM
    → TMA store，写入 fc1_output

首先，权重预先采用 8 元素的 gate/up 交错布局，让需要配对的两路结果落到同一线程。Epilogue 通过寄存器索引即可找到对应值，省去一次线程间重排；下一页会结合 WGMMA fragment 说明这个“8”的来源。

其次，SwiGLU 把现有的 gate、up 寄存器直接串起来：

实现采用 exp2 与近似倒数，并把量化中的除法改为乘预先准备的倒数。这样，结果生成后可直接进入 FP8 转换，减少独立的中间存储和通用数学运算。若该模式把路由权重提前吸收到 FC2 输入，在本例的线性 FC2 上利用 p(hW₂)=(ph)W₂，最终 Combine 就能直接累加各专家已经加权的贡献。

Blockwise 路径还要在线求块内 amax。常规布局把每线程局部归约与四 lane 的 shuffle 归约接起来，再量化并写出；swapAB 的分块实现则按其归约范围安排额外协作。这里的“全寄存器”描述主要数值处理链：最终通过 SMEM 组织 TMA 输出，并不妨碍前面的中间结果一直留在寄存器中。

这种融合的资源约束也很明确：累加结果、gate/up、激活临时值与量化暂存的生命周期不能无限延长。实现因此会避开造成 spill 的较大 tile，并将 swapAB 的 blockwise epilogue 分块处理，消费一批结果后复用其寄存器空间。寄存器容量与生命周期解释了为什么“少一次存储”和“同时保留更少的值”需要一起设计。

对应实现见 FC1 寄存器处理链与激活函数实现。

---

10 为什么以八个通道交错门控与上投影权重

SwiGLU 要把同一个通道的 gate 和 up 相乘。如果这两个值落在不同线程中，epilogue 就需要先交换数据。这里的优化机会是：预先调整权重的通道顺序，让 WGMMA 自然把配对结果写进同一个线程的寄存器。 结果 fragment 的归属由指令规定，见矩阵指令与结果存储。

图中 m64nNk32 的布局可以只看线程 T0：

寄存器	结果坐标 (行, 列)
d0, d1	(0,0), (0,1)
d2, d3	(8,0), (8,1)
d4, d5	(0,8), (0,9)
d6, d7	(8,8), (8,9)

同一线程同时持有相隔 8 行的结果；沿列方向，每跨过一组 8 列，又得到四个寄存器值。于是把权重对应的输出通道预排成：

gate[0:8]，up[0:8]，gate[8:16]，up[8:16]，……

• 普通布局沿 N 交错：每线程的 d0…d3 是 gate，d4…d7 是对应的 up，后续各组重复这个关系。
• swapAB 沿 M 交错：行 r 是 gate，行 r+8 是配对 up；同线程的 d0/d1 与 d2/d3 直接配对。

对本页布局，M 方向的同线程行间距恰好是 8，N 方向也以 8 列为基本分组，因此粒度 8 能同时服务两个变体。Epilogue 只需索引自己的寄存器，就能接上激活与量化，省去这一步的跨线程 shuffle 或 SMEM 交换。一次权重预排，让每次执行都受益。

---

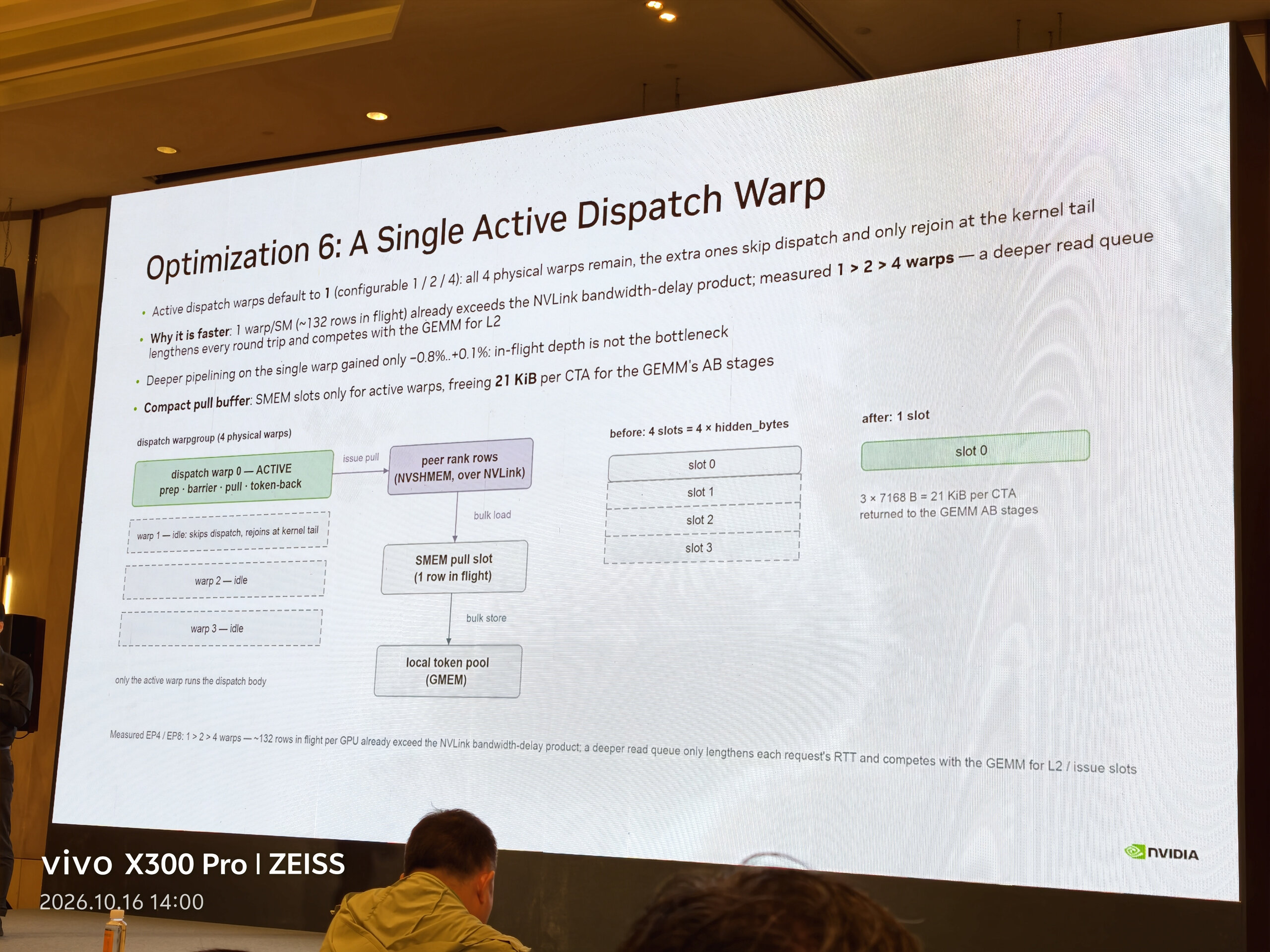

11 只保留一个活跃的分发线程束

通信需要足够的在途请求来覆盖延迟；链路已经忙碌时，继续增加请求则可能主要增加排队，并争用计算需要的访存资源。因而这里先尝试减少每个 CTA 的活跃 Dispatch warp，把通信并发维持在够用的水平。访存层级与共享资源解释了这种取舍。

演讲报告，在其 EP4/EP8 配置下，每个 SM 一个活跃 warp，整张 GPU 已有约 132 行 token 在途；一个活跃 warp 的表现优于两个和四个，继续加深单 warp 流水也只有约 −0.8% 到 +0.1% 的变化。这个结果支持了本页的选择：让一个 warp 持续完成“远端 token → SMEM 中转槽 → 本地 token pool”，把其余通信并发预算让给计算。

缓冲也随活跃角色缩减。图中每行占 7168B，四个 pull slot 改成一个，释放：

这些 SMEM 可以用于更多 A/B 输入 stage，帮助 TMA 提前准备后续计算的数据。这一步仍保留四个物理 warp，只让其中一个运行 Dispatch；空出的三个角色槽为下一页的合并创造了条件。

---

12 合并生产者线程束组，重新分配寄存器

上一页留下三个空闲的 Dispatch warp；另一边，TMA-A、TMA-B 和调度器又独占一个 producer warpgroup。把三个生产者角色放进已有空位，就能减少 CTA 的线程数，把寄存器预算集中给保存累加结果的计算线程。 分角色预算的背景见寄存器与生命周期。

以图中的两个 WGMMA/epilogue warpgroup、无独立 Combine warpgroup 为例：

布局	计算与 epilogue	生产者	Dispatch	CTA 线程数
合并前	8 个 warp	TMA-A、TMA-B、调度、空闲，共 4 个 warp	1 个活跃、3 个空闲，共 4 个 warp	512
合并后	8 个 warp	与 Dispatch 共用 [Dispatch, TMA-A, TMA-B, 调度] 四个角色槽	同左	384

这是重新安排 kernel 的线程角色与 launch 大小。合并后 producer warpgroup 的四个 warp 统一使用每线程 48 个寄存器，再为两个计算 warpgroup 分配每线程 224 个。公开实现的预算计算如下，其中 floor8 表示向下对齐到 8：角色布局与预算代码

入口预算       = floor8(65536 / 384) = 168 个寄存器/线程
可分配池       = 168 × 384 = 64512
生产者预算     = 48 × 128  = 6144
计算线程候选值 = (64512 − 6144) / 256 = 228
计算线程配额   = floor8(228) = 224

更多寄存器让较大的 accumulator tile 和 epilogue 临时值更容易同时驻留，打开了双 WG 合作处理 M64N256 的空间。演讲报告，在其 blockwise、512–32768 token 桶中，这套布局使该配置获得约 11%–30% 的提升，几何平均为 15.8%；同一大 tile 在旧布局下反而慢约 14%。这里的关键是先改变资源分配，再重新选择值得采用的 tile。

---

13 第一层结果就绪后立即通知第二层

FC1 输出已经可以交给下游时，FC2 仍可能看不到就绪通知：原来的发布点排在“领取下一任务、任务边界同步、凑批”之后。把通知提前，可以直接缩短这条依赖链。

原来：写出 FC1 → 等下一任务 → 任务边界同步 → 批量发布 fc1_done
现在：写出 FC1 → 满足输出就绪协议 → 发布 fc1_done → 等下一任务 → 边界同步

发布由每个负责输出的 WG 中一个线程执行 GPU-scope release atomic add；FC2 按匹配的 acquire 协议观察计数器，再读取中间结果。提前的是通知位置，数据就绪仍是发布的前提。

fc1_done 汇总同一专家、同一 token block 的所有 FC1 通道 tile。一次 +1 表示一个生产者完成了自己的贡献，FC2 要等总数达到阈值才能开工。在两个 WG 合作一个 task tile 的配置中，原来等双方汇合后发布一次，现在各 WG 完成自己的半块就各 +1，等待阈值也相应乘 2。这样就绪通知不再被跨 WG 的汇合拖后。早发布与等待阈值

细化发布会增加这一路径的 atomic 次数，并减少集中发布的机会；它换来的是下游更早取得可执行工作。这里优化的目标是 FC1→FC2 的关键路径：当等待通知已经阻碍流水线，及时交接就值得优先于攒批。

---

14 用双临时累加器重叠计算与缩放

Blockwise FC2 的一个 K tile 包含两组 activation scale，因此要把两半的部分和分别缩放，再合入长期 FP32 累加器。若共用一份临时结果寄存器，就只能执行“算第一半 → 等完成 → 缩放累加 → 算第二半”。中间的普通 FP32 运算会留下 Tensor Core 可利用的空隙。

增加第二份临时 fragment 后，两半可以连续发射。利用 WGMMA 的异步完成协议，先等第一半完成，就能在第二半仍计算时处理第一半：

发射 WGMMA(K 前半) → partial0；commit
发射 WGMMA(K 后半) → partial1；commit
读取第一组 scale
wait_group(1)           # 最后一组仍可在途，partial0 已可读
total += scale0 × partial0
读取第二组 scale
wait_group(0)           # partial1 已可读
释放本轮 A/B 输入 stage
total += scale1 × partial1

这里同时存活的是一份长期 total 与两份短期 partial。每份 partial 只需保留到对应的缩放累加结束；A/B 的 SMEM stage 则要等两半 WGMMA 都用完后才能释放。这正是按生命周期安排存储的应用：用有限的额外寄存器，换取 Tensor Core 与向量处理的重叠。

本页把这条路径限制在较小的累加 fragment（每线程不超过 64 个寄存器值），并要求独立小 CTA 或折叠后至少 224 个 epilogue 寄存器的预算。预算不足时继续复用同一份 partial，保留串行路径。上一页回收的资源，在这里转化为新的流水空间。双累加器实现

---

15 扩大调度组，避开尚未就绪的任务

及时通知解决了“结果已好、通知还没发”的等待。另一种等待发生得更早：调度器把 FC2 任务交给 CTA 时，它依赖的 FC1 任务还在其他 CTA 上执行。 此时 activation TMA producer 只能轮询 fc1_done。

本例按专家组安排工作：先派发组内专家的全部 FC1 tiles，再派发它们的 FC2 tiles。小 token 桶中，一个专家虽然只有一个 token tile，仍有 48 个 FC1 通道 tiles；默认约一波工作的组只容纳 1–3 个专家，FC2 容易紧跟尚未完成的 FC1 被领走。演讲中的 IKET 时间分解显示，这种情况下 activation TMA producer 约 25% 的时间花在等待计数器上。

扩大组，把更多独立专家的 FC1 放进两段依赖之间：

小组：FC1 专家0 → FC1 专家1 → FC2 专家0（可能等待）→ ……
大组：FC1 专家0 → FC1 专家1 → …… → FC1 专家5 → FC2 专家0 → ……

后续专家的 FC1 填充了先前专家尚未完成的时间，使 CTA 领取 FC2 时更容易直接开始取数。这改变了任务交错顺序，不增加模型计算量。

演讲给出的选择是 group_hint=264，对应约六个专家；在报告的小 token 桶中消除了这段 spin，8–256 桶的几何平均提升为 3.7%，最高约 19%，512–8192 桶也报告了 3%–16% 的收益。最终把组大小纳入按 token 桶选择的配置：有足够独立任务时，用它们填充依赖间隔，而不让生产者过早停在未就绪任务上。

---

16 将第二层输出合并为十六字节写入

WGMMA 的结果布局适合计算，却不一定适合连续写出。直接按 accumulator 中的 BF16 对逐次写回，会产生许多窄 store，还要反复计算目标地址。这里把问题转成：先在寄存器间交换结果，让每个线程持有足够长的连续片段，再一次写出。

普通布局中，四个相邻 lane 对同一行的结果分布如下：

lane	交换前持有的列	交换后持有的列
0	0,1 / 8,9 / 16,17 / 24,25	0…7
1	2,3 / 10,11 / 18,19 / 26,27	8…15
2	4,5 / 12,13 / 20,21 / 28,29	16…23
3	6,7 / 14,15 / 22,23 / 30,31	24…31

每对 BF16 打包成一个 32-bit word，四个 lane 的四份 word 就构成一个 4×4 小矩阵。两级 butterfly、共四条 shuffle 完成这次转置后，每个 lane 拿到同一行连续八个 BF16，即 16B，可以执行一次 STG.128。

每个线程在本例 subtile 中负责两行，因此完整对比是：

每线程、每 subtile	原来	重排后
输出量	16 个 BF16，共 32B	相同
store 指令	8 次 STG.32	2 次 STG.128，每行一次
直接远程写的目标地址解析	8 次	2 次，按行解析

STG.128 的 128 是 bit，即每线程 16B。按sector 与合并访存的口径，对满 warp、对齐的这一输出布局，原来一条窄写使用 8 个半满的 32B sector，新的一条宽写填满 16 个 sector。写完同样的 1024B，原来是 8×8=64 次 sector 访问，新方案为 2×16=32 次；连续值由更少的指令和访问请求送出。重排与宽写实现

swapAB 的 local-pool 路径也采用相同思路：三层 lane-group 重排，用六条 shuffle 和六条 prmt 整理八个 BF16，把八次 STG.16 合为一次 STG.128。两条路径都把一部分线程间重排工作换成更少的写指令、地址计算和碎片化访问，让 epilogue 更快交出结果。

---

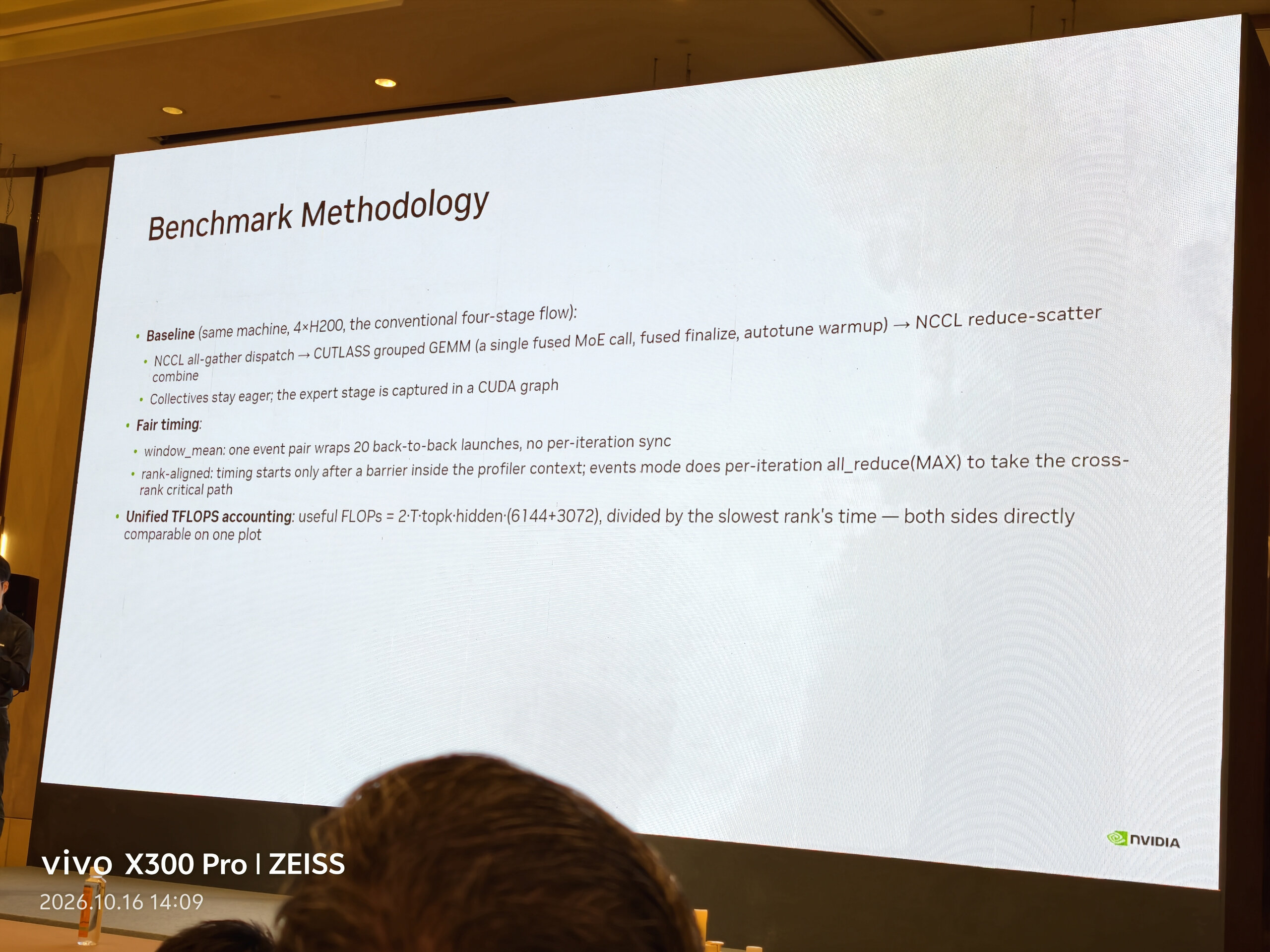

17 让融合方案与基线具备可比性

融合同时改变通信、计算和启动方式，比较必须覆盖同样的工作。演讲在同一台 4×H200 机器上，以分阶段方案作为基线：

NCCL all-gather Dispatch
→ CUTLASS grouped GEMM 专家阶段（融合 MoE 调用与 finalize，完成 autotune 预热）
→ NCCL reduce-scatter Combine

基线的专家阶段使用 CUDA Graph，collective 通信保持 eager。这个边界决定了报告比较的是哪些软件路径，也保留了常规方案对专家计算启动开销的优化。

计时设计解决两个可比性问题：连续执行用 window_mean，一对 event 包住连续 20 次运行，中途不逐次同步；多 rank 在计时前对齐，逐次 events 模式通过 all_reduce(MAX) 取最慢 rank 的时间。前者减少测量插入的空隙，后者计入整个分布式步骤真正要等待的那一条路径。

两边还统一按有效工作量计算吞吐。该模型的 FC1 gate/up 合并宽度为 6144，激活后的中间宽度为 3072，因此采用：

其中两边使用一致的 token 数 、路由数 top-k 和 hidden 维度 。把通信和等待纳入时间、把 padding 排除在有效 FLOPs 之外，能让缩减无效计算和改善整层流水都体现在同一口径中。

---

18 从局部优化到完整算子

这些优化互相创造条件：合适的寄存器布局让融合 epilogue 更便宜；精简通信角色释放 SMEM 和寄存器；新的预算容纳更大的 tile 或更多临时结果；更早的通知和更合适的任务顺序，再把这些局部能力连成持续推进的流水线。

最终形成的是一组互补配置：persistent kernel 融合 Dispatch、FC1/SwiGLU、FC2 与 Combine，普通布局和 swapAB 服务不同的 token 规模，per-tensor 与 blockwise 量化保留各自的数据流。演讲总结了六种 Combine 模式、三十余项计算/通信/调度优化，并按 token 桶固化配置选择。

这也解释了为什么大 tile、更多流水 stage、更多通信 warp 都需要放回整层资源预算中考虑。把数据布局、存储生命周期和任务依赖一起安排，才能让 Tensor Core、向量处理与通信各自获得持续可做的工作。

---

Recap：阅读这份讲座所需的先验

正文讨论 MegaMoE 怎样使用硬件；这里集中解释它所依赖的计算模型、存储和同步规则。

1. MoE 的计算过程与符号

MoE（Mixture of Experts）为每个 token 选择少量专家。Router 给出 top-k 个专家及其路由权重；专家可以分布在不同 GPU 上。一次前向计算可以按以下逻辑阶段理解：

输入 token → Router / top-k → Dispatch → FC1 → Act → FC2 → Combine → 输出

阶段 / 符号	含义
Dispatch	按路由结果整理、分发 token，使专家所在 GPU 得到输入
FC1 / L1	专家的第一段矩阵计算；SwiGLU 专家包含 gate、up 两路投影
Act	激活处理；这里主要指 SwiGLU
FC2 / L2	将激活后的中间结果投影回输出通道
Combine	将专家结果送回 token 来源，并按路由权重合并专家贡献
rank / EP	rank 表示通信参与者；这里通常对应一张 GPU。EP 表示专家并行
token bucket	为选择实现配置而划分的 token 数量区间

对于输入 ，忽略偏置时，一个 SwiGLU 专家的计算是：

FC1 可以把 gate/up 权重拼在一起计算，再从输出中取出两路。Epilogue 指 GEMM 主循环之后的处理，例如激活、缩放、量化和写出；FC1、FC2 都可以有各自的 epilogue。

GEMM 通常记为 ：M、N 是输出的两个维度，K 是归约维度。普通专家 GEMM 的 M 对应 token、N 对应输出通道；把运算改写为 后，两者在指令中的位置交换。Tile 是对这些维度的分块，task tile 则是调度器分发的一份工作。

讲座时间线中的 L1/L2 是 FC1/FC2 的简写；“L2 flag”“L2 traffic”中的 L2 指缓存。

2. Kernel、CTA、warp 与执行角色

层级 / 资源	如何理解
Kernel / grid	一次 GPU 程序启动所产生的一组线程块
CTA / thread block	一个线程块；其线程在同一个 SM 上执行，并共享该 CTA 的 SMEM
Warp	32 个线程组成的执行组
Warpgroup / WG	这里指同一 CTA 中连续的四个 warp，共 128 个线程；Hopper WGMMA 以它为协作单位
SM	包含线程调度、寄存器、SMEM、Tensor Core 等资源的硬件单元
Cluster / CGA	多个 CTA 的协同执行层级，详见后面的 cluster 小节

SM 会从已驻留且可以执行的 warps 中选择下一条指令。这使一个 warp 等待访存时，其他 warp 仍有机会推进。能够驻留多少 CTA/warp，同时受线程数、寄存器和 SMEM 等资源约束。CUDA 执行模型

Warp specialization 是程序给不同 warps 安排不同职责，例如搬数据、发起矩阵计算、后处理、调度任务。这些角色仍然使用同一 SM 的资源，因此划分角色后还要安排缓冲和交接。

Persistent kernel 让驻留 CTA 在一次启动中反复领取任务，而不是完成一个 task tile 就退出。软件 scheduler warp 负责发什么任务；硬件 warp scheduler 负责哪个就绪 warp 现在执行。两者处于不同层次。

MoE 的逻辑阶段不固定对应几个 kernel。可以把 Dispatch、FC1+Act、FC2、Combine 分成多个 kernel，也可以将它们融合。若跨 stream 传递工作，通常先把结果放入全局内存缓冲，再通过 event 建立依赖；在资源允许、缓冲独立时，旧任务的 epilogue 和新任务的 computation 可以并行。融合到一个 kernel 后，交接更多地通过内部 pipeline、barrier 和 flag 完成。

无论采用哪种形式，流水线都需要回答两个问题：消费者什么时候可以读取；生产者什么时候可以覆盖。 多级缓冲给两者留下时间差，计算与搬运的重叠由此展开。

3. 从 SM80 到 SM100：谁发起 MMA，结果在哪里

MMA 是矩阵乘加，基本语义为 。一个完整 GEMM 沿 K 分成多段，连续发出 MMA，再由 epilogue 处理结果。WGMMA 是 Warpgroup Matrix Multiply-Accumulate 的缩写。

环节	SM80：mma.sync	Hopper SM90：wgmma.mma_async	Blackwell SM100：tcgen05.mma
发起粒度	一个 warp 的 32 个线程共同执行	一个 warpgroup 的 128 个线程共同执行	一个线程提交；双 CTA 模式由 pair 中一个线程提交
A/B 输入	按 fragment 布局分布在线程寄存器中	A 可在寄存器或 SMEM，B 在 SMEM	A 可在 SMEM 或 TMEM，B 在 SMEM
累加结果	线程寄存器	线程寄存器	TMEM
计算与线程执行	同步指令	异步，使用 commit/wait 管理完成	异步，使用完成通知与 barrier 交接
后处理怎样取得结果	使用结果寄存器	等待对应 WGMMA 完成后使用结果寄存器	等待 MMA 完成，再用 tcgen05.ld 读入寄存器

表中的位置与形状取决于具体数据类型和指令形式。Fragment 指逻辑矩阵分布到各线程寄存器中的片段，其映射由指令规定。

例如 SM80 的 mma.sync.aligned.m16n8k16.row.col.f32.f16.f16.f32 由一个 warp 合作完成 16×8 输出：每线程保存八个 FP16 的 A 值、四个 FP16 的 B 值，以及四个 FP32 累加值。Hopper 将协作单位扩大到 warpgroup，输入可直接引用 SMEM，结果仍由线程寄存器承载。它的典型执行顺序是：

准备 SMEM 输入与所需的 fence
    → warpgroup 执行 wgmma.mma_async
    → wgmma.commit_group 将已发起操作组成待完成组
    → 推进其他独立工作
    → wgmma.wait_group 等待相关组完成
    → 使用累加寄存器做 epilogue

wait_group 1 允许最新的一组继续在途；不同组写入独立累加片段时，可以先消费较早组的结果。wait_group 0 则等待此前已提交的组全部完成。程序利用这种区别，让一批矩阵计算与另一批结果的处理交错。SM80 fragment、Hopper WGMMA

SM100 的发起线程主要提供“输入在哪里、做哪种矩阵运算、结果写到哪里”。以 A/B 位于 SMEM 的分块量化路径为例：

A_desc / B_desc     A/B 在 SMEM 中的位置和布局
D_tmem              TMEM 累加器地址
SFA_tmem / SFB_tmem  A/B 的分块 scale 地址
idesc               矩阵形状、格式等指令配置
enable_input_d      是否累加已有 D

输入数值由 Tensor Core 按描述符访问，发起线程无需先把整块 A/B 装进自己的寄存器。首个 K 分片可初始化 D，后续分片继续累加。

Tensor Core 属于 SM。 SM100 的双 CTA MMA 使用两个 SM 各自的资源协作完成一个逻辑 tile。例如 256×256 输出沿 M 分成两份，每个 CTA 对应 128×256 的 TMEM 结果。256×256 描述指令覆盖的逻辑结果范围；内部如何分拍执行，由硬件流水线实现。Blackwell 的 MMA 与双 CTA 模式

计算 tile 与 epilogue tile

MMA 形状决定这次矩阵指令计算多少行、多少列；epilogue tile 决定线程每次搬出和处理多少结果。前者受指令支持的形状约束，后者还受寄存器容量、输出布局和搬运粒度影响。可以用多次较小的 epilogue 操作消费一次较大的 MMA 结果。

在支持相应形状的 SM100 路径上，N 由指令描述符指定，程序能在允许的离散值中选择；SM90 WGMMA 的形状则体现在所选指令形式中。它们都给 tile 选择留下空间，但程序组织方式不同。正文分别说明两份 MegaMoE 怎样利用这一能力。

4. 存储层级、TMEM 与分块缩放

名称	保存什么、由谁使用
线程寄存器 / RMEM	每个线程的操作数、地址和临时结果；物理上来自 SM 的寄存器文件
SMEM	CTA 使用的软件管理片上存储，常作输入流水线和输出中转缓冲
TMEM	SM100 面向 Tensor Core 的专用片上存储，可承载累加器、部分输入与 block scale
L2	GPU 范围共享的缓存，服务来自多个 SM 及其他访问路径的请求
GMEM	全局内存地址空间；数据可由缓存服务，显存通常由 HBM 提供

SM100 的 TMEM 为每 SM 256 KiB，按 128 行×512 列组织，每格 32 bit。它与 SMEM、线程寄存器分别占用不同的资源预算。TMEM 的地址、读写形状以及“哪个线程取得哪些值”有专门的指令规则，程序通过这些规则组织数据。TMEM 的组织与访问

在典型 SM100 分块量化 GEMM 中，数据流可以分成三条：

A/B：   GMEM → TMA → SMEM → Tensor Core
Scale： GMEM → SMEM → tcgen05.cp → TMEM → Tensor Core
结果：  Tensor Core → TMEM → tcgen05.ld → 线程寄存器 → epilogue

Hopper（SM90）没有 TMEM，WGMMA 结果直接留在线程寄存器。Blackwell 将累加器移到 TMEM，给矩阵计算与线程后处理之间增加了可独立安排的存储和交接阶段。

为什么 scale 也要占 TMEM？ 对分块量化的输入，沿 K 维分组后，一个输出元素的计算为：

不同 K 块可以有不同的缩放因子。SM100 的 block-scaled MMA 在乘加过程中消费这些 scale，其指令接口要求从 TMEM 提供 SFA/SFB；因此 scale 与累加器共享 TMEM 容量预算。Per-tensor 让整张张量共用 scale，blockwise 为更小的块分别设置 scale，用更多缩放参数适应局部数值范围。分块缩放语义

5. 异步搬运、同步范围与缓冲生命周期

TMA（Tensor Memory Accelerator）按张量描述符搬运数据，减少线程逐元素计算地址和执行 load/store 的工作。本讲座涉及的 TMA load 是 GMEM → SMEM，TMA store 是 SMEM → GMEM；TMEM 的访问由另一组 tcgen05 指令完成。

理解异步流水线时，需要分清三种完成事件：

完成事件	接下来允许做什么
输入搬运完成，或 MMA 完成	相应消费者可以使用新输入或计算结果
异步操作已经读完源缓冲	生产者可以按协议复用该源缓冲
输出写入满足消费者的可见性要求	可以发布就绪通知，让下游读取目标数据

例如 TMA store 的 .read 等待用于确认相关源读取完成，使 SMEM 可以被再次填充；向另一个消费者宣布全局输出就绪，还要满足对应的目标完成和内存顺序要求。这样可以把“释放本地缓冲”与“交付远端数据”安排在各自合适的时刻。TMA store 与完成等待

指令 / 机制	作用
STG	将寄存器中的数据写入全局内存
REDG	全局内存原子归约，例如计数器加一，不返回更新前的值
MEMBAR / fence	建立所覆盖访问之间的内存顺序
release / acquire	生产者发布之前的写入，与消费者观察通知后的读取建立配对顺序
barrier / mbarrier	协调参与者或异步操作的完成，管理流水线阶段

一种常见的生产者—消费者交接是：

生产者：写数据 → 建立发布顺序 → 更新 ready flag
消费者：按 acquire 协议等 flag → 读取数据

Flag 是全局内存中的计数器，不需要一个互斥锁来保护每次消费。原子更新保证计数正确；发布协议保证“看见就绪”与“看见数据”相匹配。

同步作用域规定这套顺序覆盖哪些参与者：

作用域	覆盖范围
CTA	一个线程块
Cluster	同一 cluster 内的 CTA
GPU	当前 GPU 上的线程
System	系统范围内符合相应访问条件的参与者，包括跨设备通信所需的范围

MEMBAR.GPU 约束发布线程的相关访问，以及通过同步与其建立先行关系的操作；它并不要求整张 GPU 的线程一起到达。跨 GPU 交接则需要覆盖通信参与者的作用域和对应协议。PTX 内存模型与作用域

6. Thread Block Cluster、DSM 与 TMA 多播

Thread Block Cluster 是 Hopper 引入的协同执行层级，也称 CGA（Cooperative Group Array）。它将多个 CTA 组成一组，并保证在同一 GPC 内协同调度。GPC 包含多个 SM；每个 CTA 仍在一个 SM 上执行，保留自己的寄存器和 SMEM。CUDA cluster 编程模型

Cluster 提供三类常用能力：

能力	用途
Cluster 同步	协调多个 CTA 的执行进度和数据生命周期
DSM：Distributed Shared Memory	通过片上网络访问同一 cluster 内其他 CTA 的 SMEM，支持读、写和原子操作
TMA multicast	将同一份全局输入分发到多个 CTA 各自的 SMEM，供它们分别计算

DSM 的物理存储仍属于各 CTA；远程访问结束前，提供存储的 CTA 和缓冲必须保持有效。TMA 多播则给接收方各放一份副本，适合多个计算 tile 复用同一输入。

两个 SM 都需要同一份 16 KiB 输入时，可以把源端供数理解为：

普通加载：
HBM → L2 ┬─16 KiB→ SM_A 的 SMEM
         └─16 KiB→ SM_B 的 SMEM
         L2 合计供数：32 KiB

TMA multicast：
HBM → L2 ─16 KiB→ 多播分发 ┬─16 KiB→ SM_A 的 SMEM
                          └─16 KiB→ SM_B 的 SMEM
         L2 源端供数：16 KiB

这减少了 L2 源端重复供数，同时不增加 HBM traffic。对于 ，沿输出 N 排列的多个 CTA 复用 A，沿 M 排列的多个 CTA 复用 B；具体哪一个是权重，取决于是否采用 swapAB。

CUDA 可移植的 cluster 大小上限为 8 个 CTA，H100 还可显式启用最多 16 个 CTA 的非可移植配置。更大的 cluster 增加数据复用机会，也提高协同驻留的资源要求。Hopper 调优指南

7. 寄存器预算与 setmaxnreg

角色表中的“每线程 32、48、224 个寄存器”指 32-bit 通用寄存器的额度。地址、标量参数、矩阵累加值和后处理临时量都可能占用它们。Hopper 把 WGMMA 累加结果放在这里，所以计算角色通常比搬运和调度角色需要更多寄存器。

编译器决定变量怎样映射到寄存器，并生成相应代码；setmaxnreg 则允许程序在运行时调整角色所持有的寄存器额度：

setmaxnreg.dec：释放一部分额度，归还 CTA 的寄存器池
setmaxnreg.inc：从该池取得更多额度；资源未到位时可能等待

指令中的目标数是编译时确定的立即数，取值为 24 到 256、按 8 对齐；额度变化发生在执行到指令时。同一 warpgroup 的 warps 必须共同执行一致的设置。这样可以在 CTA 的总预算内，让轻量角色少占寄存器，把空间留给计算和 epilogue。setmaxnreg 指令

增加额度后，算法才有空间保留更多累加片段或并行中间结果；编译器仍需要生成利用这些空间的代码。若活跃值过多而溢出到 local memory，额外访存会抵消寄存器内处理的好处。因此，寄存器数、tile 大小、流水线深度和角色数量需要一起安排。

8. 写入宽度、sector 与不同层级的流量

GPU 将一个 warp 中同一条访存指令的地址合并为若干内存事务。对本讲座涉及的现代架构，global-memory 合并访存以 32B sector 为基本分析单位。每线程的访问宽度、有效 lane 数、地址排列和对齐共同决定需要多少个 sector。CUDA 合并访存

对于 32 个有效线程、连续且对齐的地址：

每线程访问宽度	一条 warp 指令的有效数据	理想 sector 数
4B	128B	4
8B	256B	8
16B	512B	16

STG.128 中的 128 表示每线程 128 bit，即 16B，可以装八个 BF16。比较宽写入与窄写入时，应比较完成相同输出所需的指令数和累计 sector 数。更宽的单条指令自然可能涉及更多 sector。NCU 对 requests 与 sectors 的定义

Warp 地址合并、缓存侧请求处理、DMA/NVLink 的传输打包属于不同层级。互联硬件也可能进一步合成满足条件的事务；32B sector 本身并不等于 NVLink 包长。分析通信时，应分别看源端取数、互联传输和目标端写入，这些阶段可能与本地计算共享部分资源。

同样，算术强度也需要指定流量层级：

多播和缓存复用可以减少某一级的重复供数，即使另一级流量变化不大，仍然为更高效的计算供给创造空间。
